Верхняя конструкция балки давления обеспечивает стабильное усилие прессования материала и обеспечивает точную кромку во время работы.

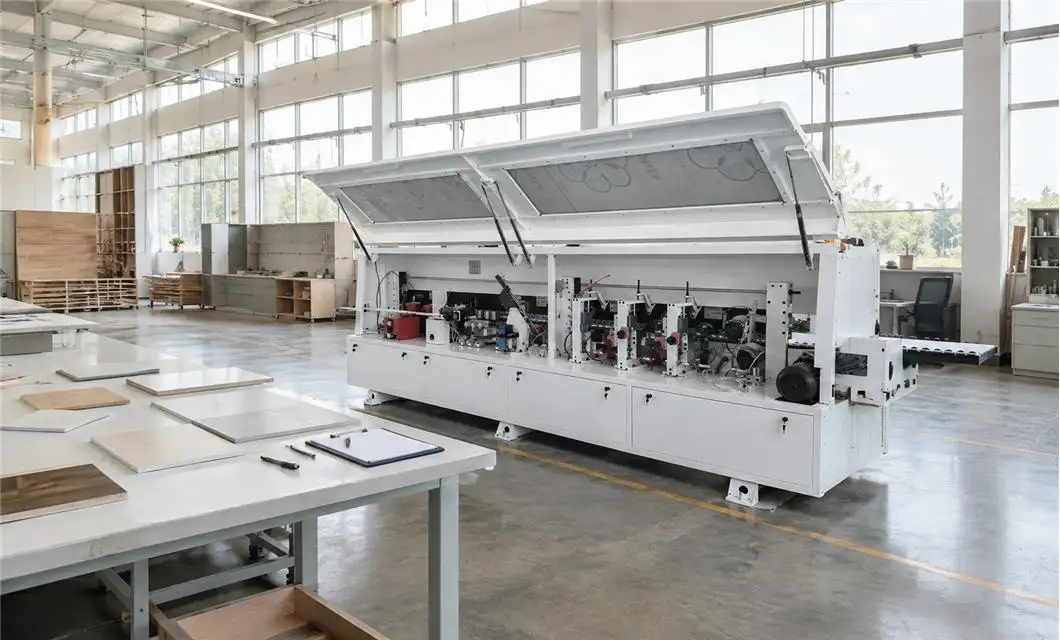

Залив качества мебелиПодготовленные кромки для мебельного производства
Pre-филированный и законченный края в мастерских панели
Изображения размещает длинную закрытую линию в четырех контекстах деревообработки: производство шкафов и панелей, производство офисной мебели, подготовка дверей и стеновых панелей и отсек качества мебели. Деревянные доски, собранные блоки хранения и готовые двери создают рабочую среду, в то время как приподнятые крышки, катушка с кромкой и тело непрерывной обработки остаются видимыми. Набор сцен объясняет, где линия подходит и какое пространство следует рассматривать вокруг нее.
- Кабинет Edge Prep
- Линия панели офиса
- Линия поверхности двери
- Залив обзора качества
Мастерская панели шкафа
Завод панели стены двериЗалив качества мебели
Фабрика офисной мебелиМастерская панели шкафаЗавод панели стены двериТехнические характеристики и структурная декомпозиция

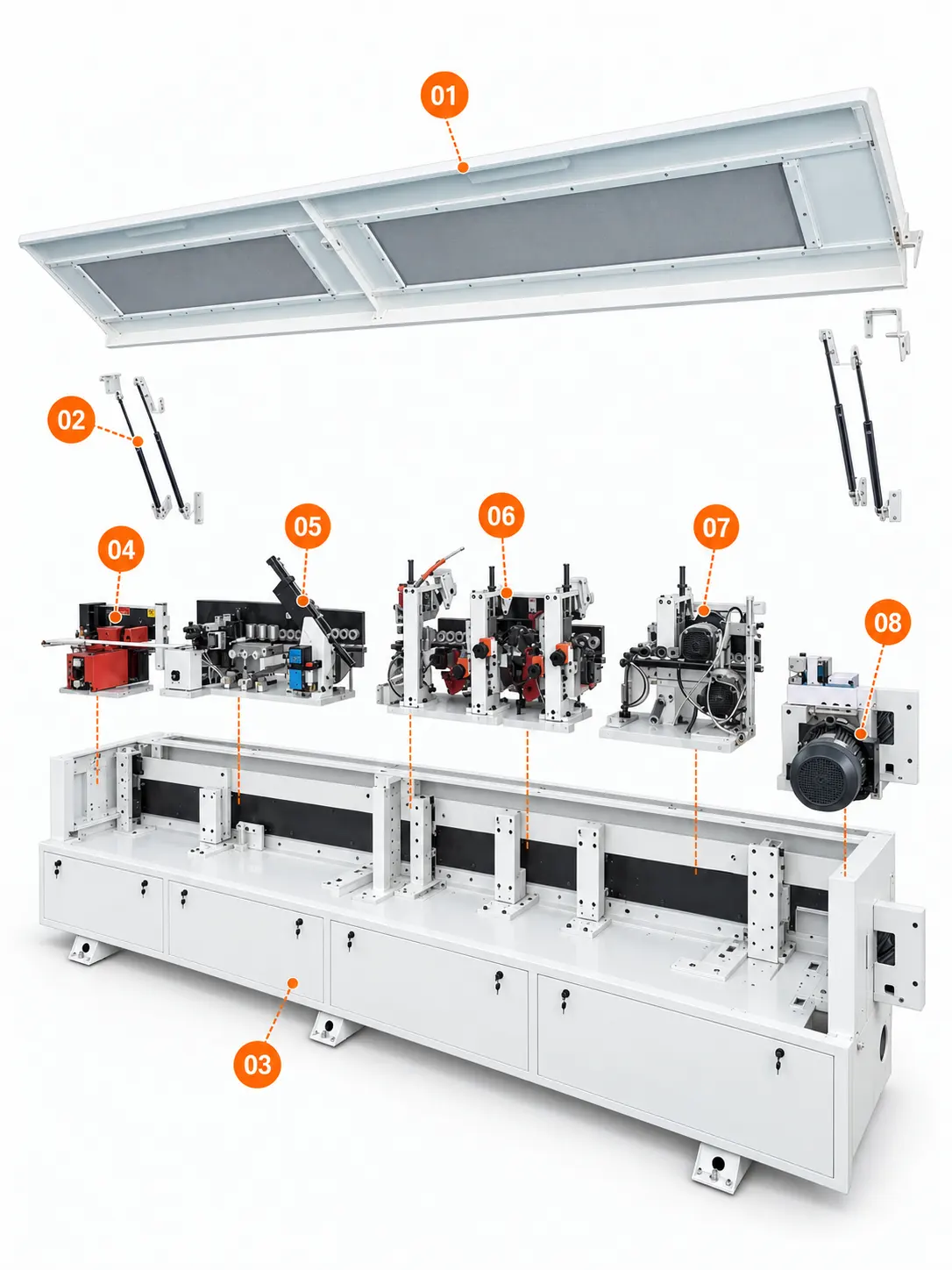

Схема структуры продукта
- Ассамблея балки давления
- Пневматическая система цилиндров
Воздушные цилиндры контролируют движение прессующих компонентов, обеспечивая плавную регулировку и надежное усилие зажима.
- Основная рама машины
Сверхмощный корпус машины поддерживает все блоки обработки и обеспечивает стабильную работу с высокой структурной прочностью.
- Пре-филируя блок
Пре-филируя механизм подготавливает края панели перед кольцевание края, улучшая качество скрепления и поверхностный финиш.
- Блок нанесения клея
Сборка клеевого горшка равномерно наносит клей на края панели, обеспечивая прочное и долговечное склеивание кромок.
- Блок Кольцевания Края
Модуль кольцевания главной кромки направляет и прижимает материалы кромки на панели для точной и последовательной обработки.
- Уравновешивать & полируя блок
Система обрезки и полировки удаляет излишки кромочного материала и создает гладкую поверхность.
Общая информация
- Основная информация о продукте

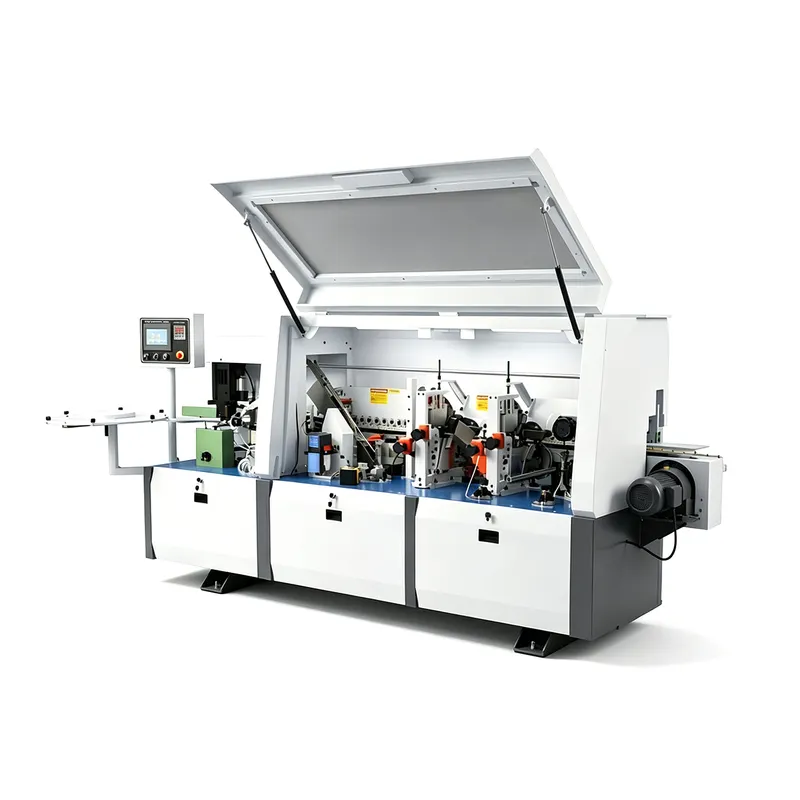

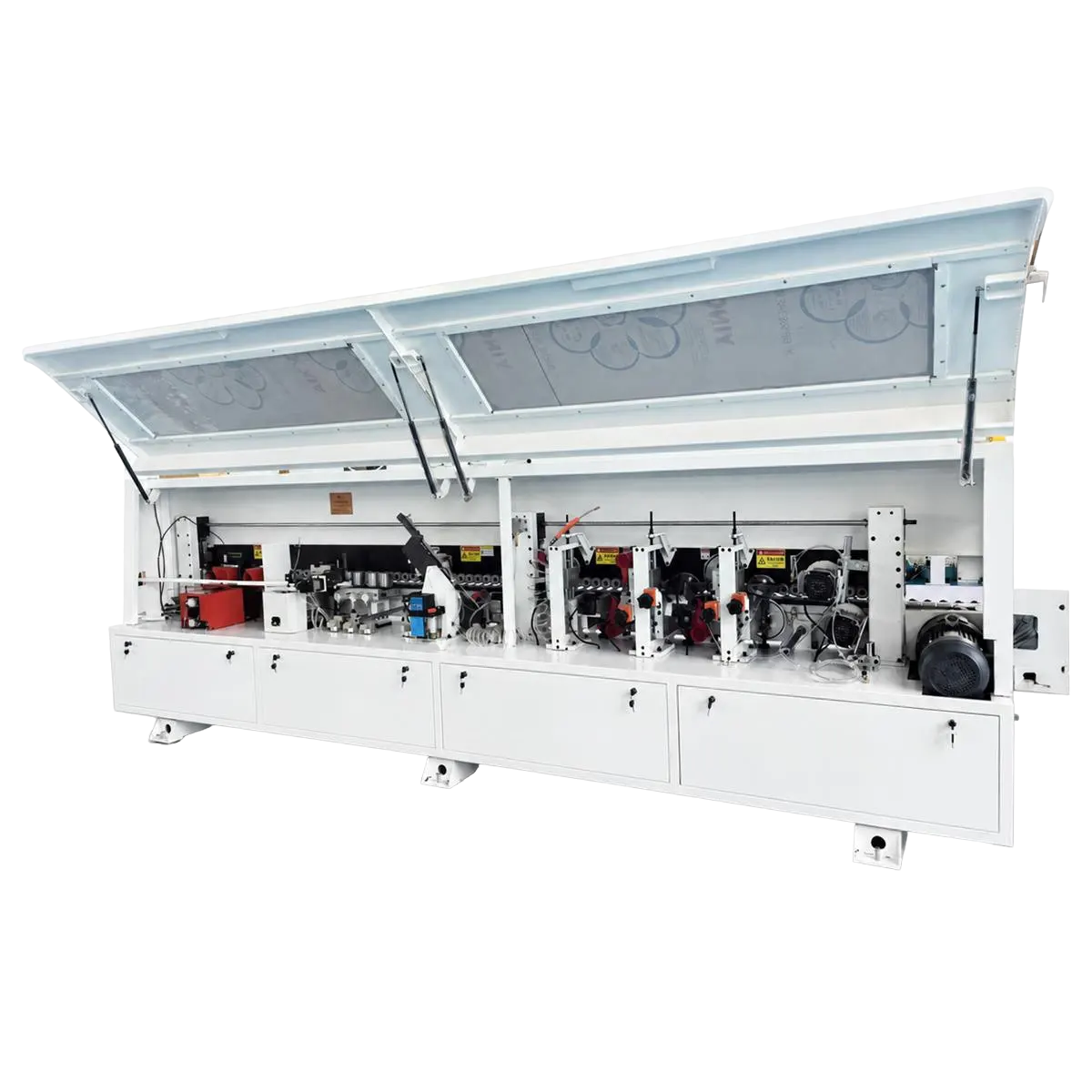

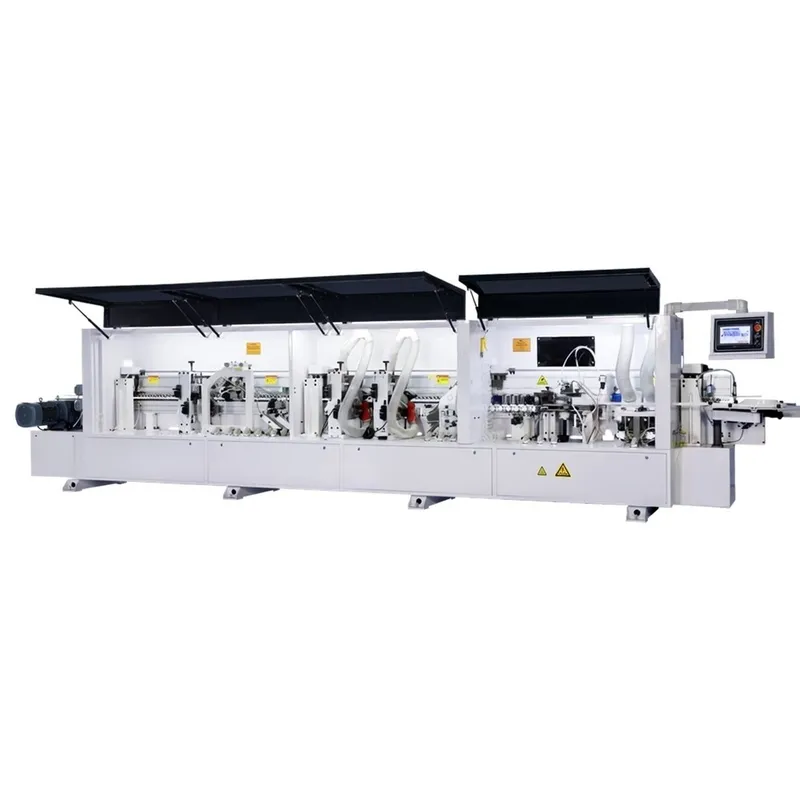

- Код товара: EDG25RZX020 Название продукта: машина кольцевания края ERS18 Модель продукта: ERS18 Категория продукта: Кромкооблицовочный станок
- Полный вес машины
- 1300 кг
- Введение в продукт
- 1. Направляющие конвейерной ленты изготовлены из высокопрочного алюминиевого сплава Zhongwang и сочетаются с износостойкой, плавно вращающейся подшипниковой сталью; угол 60 градусов остается стабильным и не деформируется. 2. В приводе конвейера используется двигатель марки Qiaobang с выходным валом диаметром 32 мм, обеспечивающим повышенный крутящий момент; он оснащён обмоткой из чистой меди, соответствующей государственным стандартам, и обеспечивает стабильную, равномерную скорость. 3. Все высокоскоростные двигатели производства известного и надежного бренда Hongtong соответствуют экспортным стандартам. 4. Линейные направляющие — тайваньского производства HIWIN, что обеспечивает стабильность и долговечность. 5. Пневматическая система оснащена электромагнитными клапанами Airtac, линейными цилиндрами Airtac с магнитоконтактными бесконтактными выключателями и масловлагоотделителями Eiji. 6. Машина оснащена управляемым компьютером смазочным насосом, который обеспечивает непрерывную смазку линейных направляющих и конвейера, что гарантирует более плавную работу и практически полное отсутствие необходимости в техническом обслуживании. Дисплей и сенсорный экран, а также частотный преобразователь изготовлены известным брендом Shenzhen Wanxin и поставляются с гарантией, действующей по всей стране. 7. В системе используется сенсорный интерфейс ПЛК. Функциональность «семь в одном»: предварительное фрезерование, нанесение клея, обрезка головки и хвоста, шероховатая окантовка, тонкая окантовка, соскабливание кромок и полировка.
- Применимая толщина пластины
- Стандарт: 12-60 мм Пре филируя: 10-38 мм
- Мощность
- 12.5КВ
- Тип системы подачи
- Ручное кормление, Автоматическое Кольцевание Края
- Скорость кольцевания кромок
- 20 м/мин
Общие инструкции
Краткое объяснениеВидео о продукте
ERS18 Эксплуатация
ERS18 кромкооблицовочный на месте работы, плавное движение, прочная и красивая кромка уплотнения
ERS18 Эксплуатация
01:16ERS18 кромкооблицовочный на месте работы, плавное движение, прочная и красивая кромка уплотнения
Загрузка продукта
00:15ERS18 кромкооблицовочный контейнер, погрузка и усиление, прочная привязка для морских контейнерных перевозок
Упаковка продукта
00:32ERS18 кромкооблицовочный упакован в прочный деревянный случай, усиленный, ударопрочный и влагостойкий

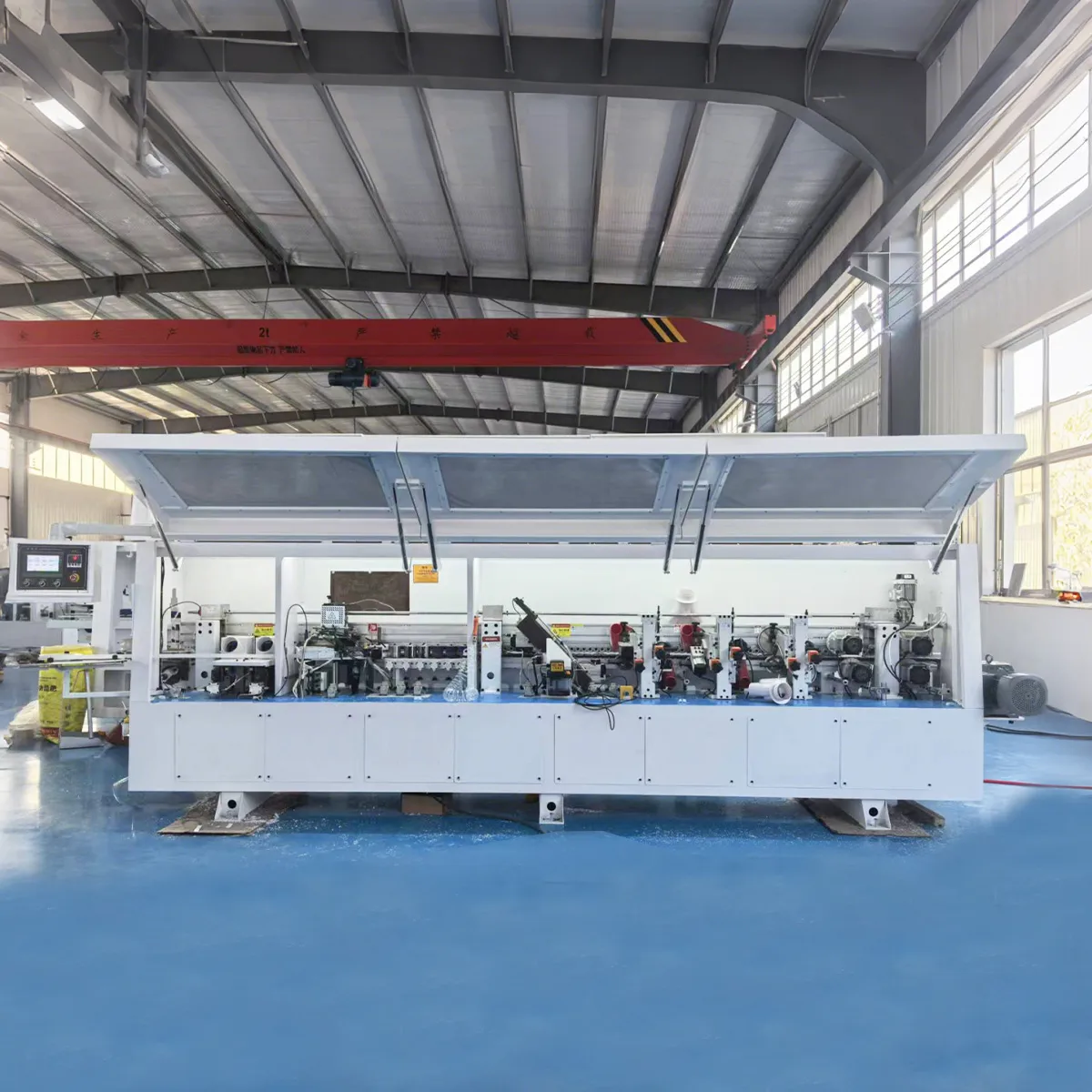

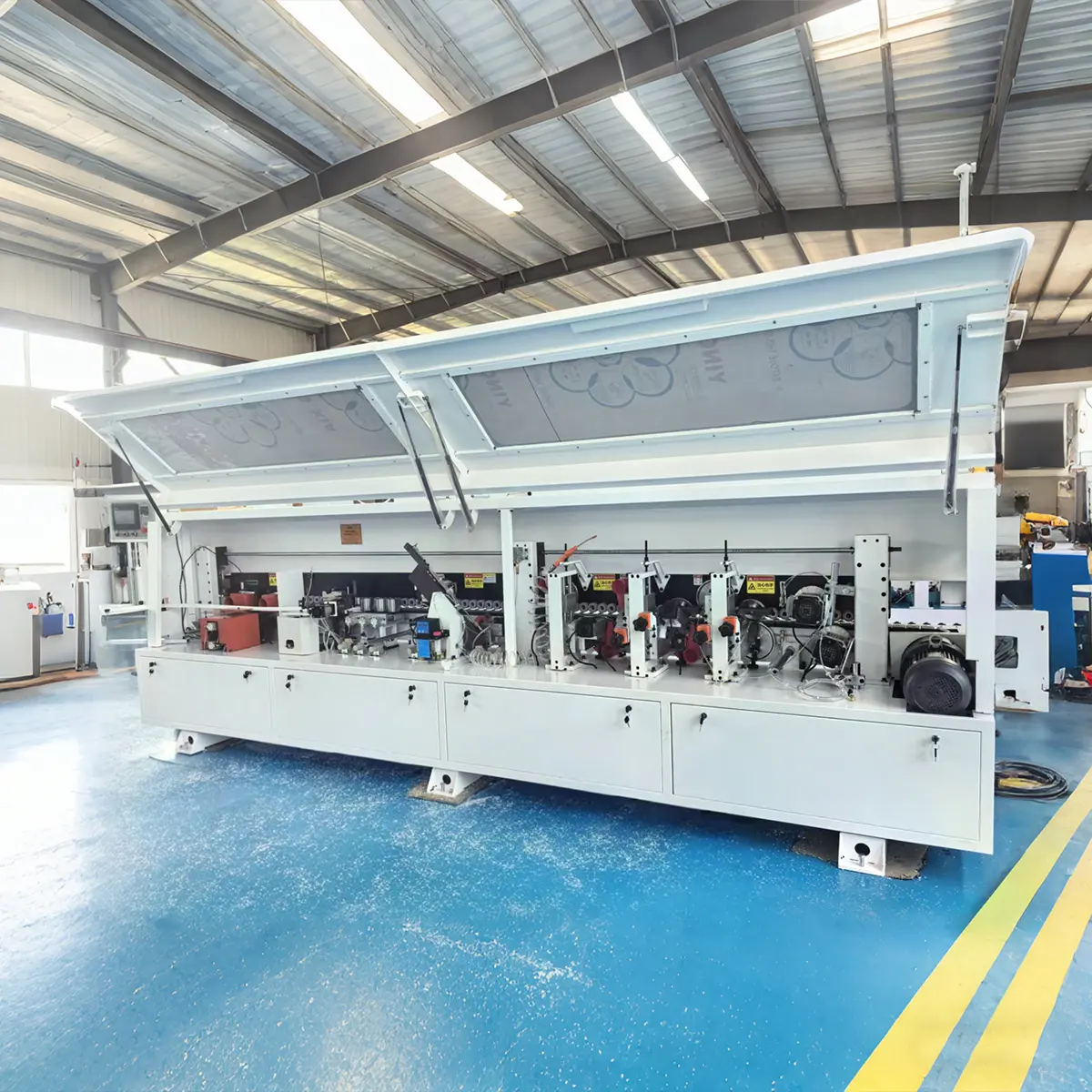

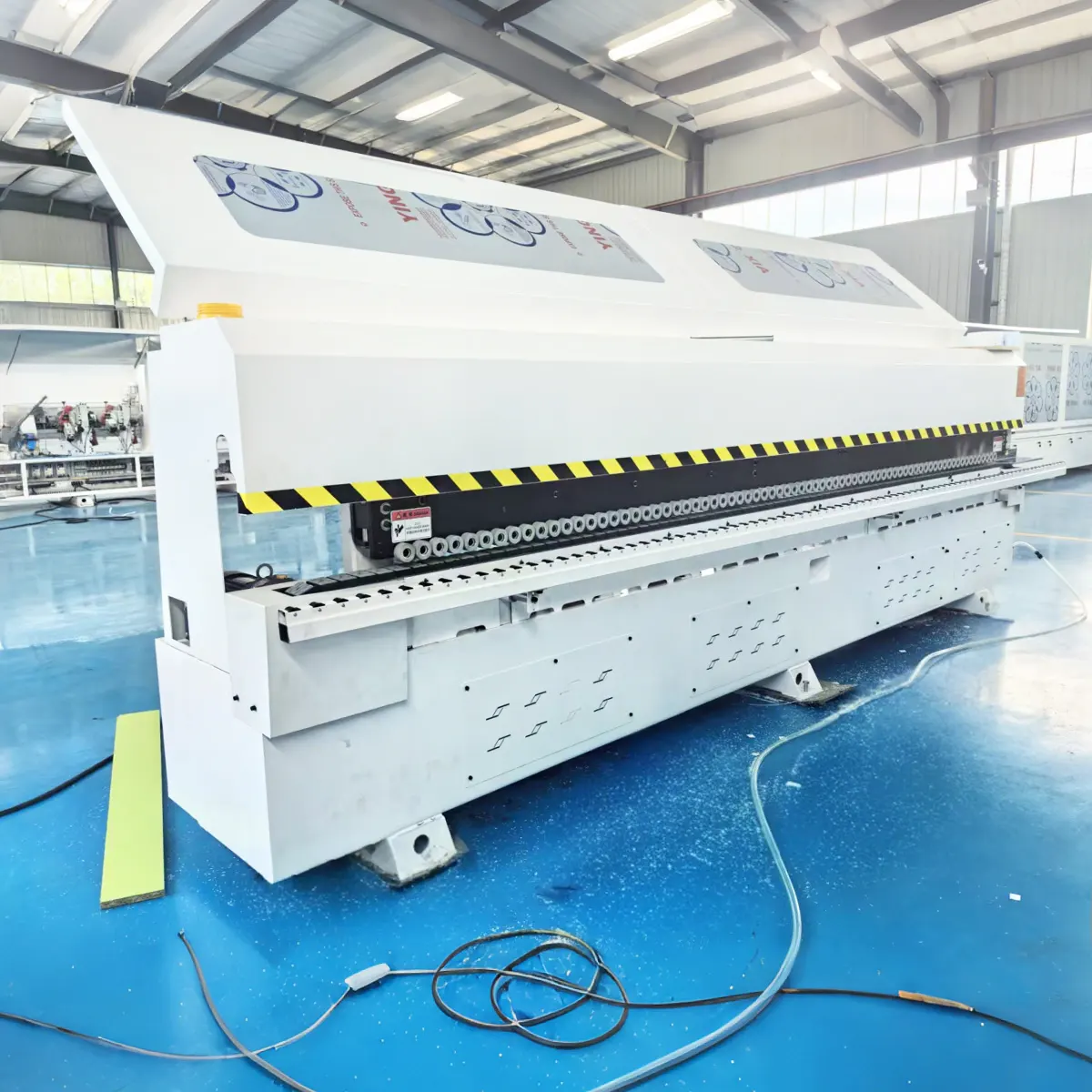

Реальные кадры с завода
Реальные записи с нашего завода дают практическое представление о производственных возможностях и готовности к поставке.
0:00 / 0:00
Обзор продукта
Проверка продукции
Мы централизованно закупаем оборудование, тестируем данные и устройства, а затем публикуем модели, успешно прошедшие нашу проверку. Вы сокращаете путь от идеи «может сработать» до коммерческого предложения, которым ваша команда сможет воспользоваться.
0:00 / 0:00
Детали ключевых компонентов
Мы здесь, чтобы помочь
Наша команда готова проконсультировать вас по оптимальной конфигурации продукта и плану закупок.
info@eascoutia.com400 158 5899Часто задаваемые вопросы (FAQ)
Что готовит предварительное фрезерование?
Предварительное фрезерование указано как первый этап подготовки кромок перед склеиванием; подтвердите состояние панели и совместимую последовательность процесса для запланированной работы.
Какой диапазон кромок указан в списке?
На листе указана ширина кромки 0,4-2 мм и диапазон толщины кромки 12-60 мм; проверьте выбранный материал кромки перед заказом.
Какие же этапы отделки показаны?
Видимый процесс включает в себя предварительное фрезерование, приклеивание, торцевой обрезки, черновой обрезки, тонкой обрезки, соскабливания и полировки.
Насколько быстро происходит панельная подача?
Перечисленное подавая скорость 20 m/min. Подтвердите ожидаемый поток материала и соответствие оборудования выше или ниже по течению.
Что должны подтвердить покупатели?
Подтвердите размеры 4900/925/1560 мм, вес нетто 1500 кг, общую мощность 12,5 кВт и рабочее давление 0,7 МПа против текущего листа.
