Поставляемый разобранный вид идентифицирует корпус машины и ее роль в размещении финишных станций.
Залив качества мебелиОтделка кромок панели с высокой пропускной способностью
Отделка по контуру для линий по производству мебели
Набор приложений показывает длинную линию в мастерской шкафов-панелей, фабрику офисной мебели, завод дверей и стеновых панелей, а также отсек качества мебели. Панели стеки, собранные блоки хранения, двери и таблицы осмотра дают машине заслуживающий доверия масштаб деревообработки, в то время как путь давления ролика, крышки обслуживания и экран управления остаются видимыми. Эти сцены помогают покупателям оценить поток материалов и пространство, необходимое для семиметровой производственной линии.
- Линия ролика шкафа
- Офис Край Линии
- Маршрут панели двери
- Залив обзора качества
Мастерская панели шкафа

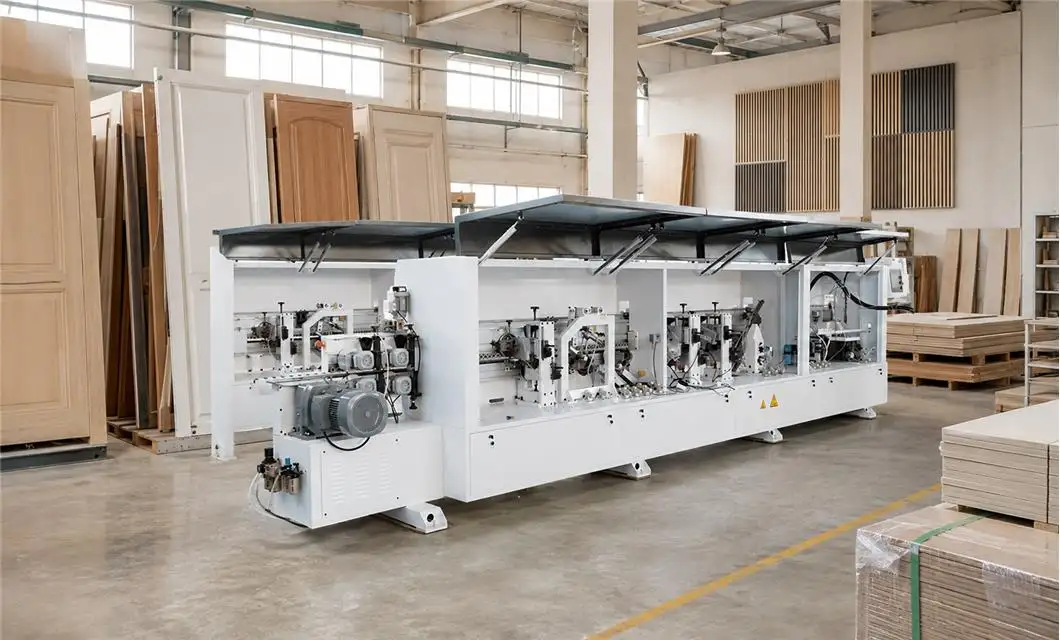

Завод панели стены двериЗалив качества мебели
Фабрика офисной мебелиМастерская панели шкафаЗавод панели стены двериПреимущества продукта
1. Подавать, располагать, и подвергая механической обработке механизмы облегчают контроль последовательности законченн-части.
Технические характеристики и структурная декомпозиция
Схема структуры продукта
- Основной корпус
- Сборка подачи
Подавая сборка поддерживает движение панели через линию и показана как отдельная станция.
- Сборка клея
Клеевая сборка наносит клей в последовательности отделки кромок как отдельную физическую единицу.
- Узел окончательной обрезки
Сборка торцевой обрезки удаляет избыток кромки на конце линии и отслеживается отдельно.
- Сборка для тонкой подгонки
Сборка тонкой обрезки совершенствует профиль кромки с полосками в качестве станции ниже по потоку.
- Сборка скребка
Скребковая сборка-это отдельная финишная станция для сглаживания обработанной кромки.
- Сборка для полировки
Полировальная сборка обеспечивает окончательный видимый этап отделки в поставляемой компоновке.
Общая информация
- Основная информация о продукте
- Код товара: EDG25RZX022 Название продукта: Машина кольцевания края KX670 Модель продукта: KX670 Категория продукта: Кромкооблицовочный станок
- Полный вес машины
- 2500 кг
- Введение в продукт
- 1. Направляющие конвейерной ленты изготовлены из высокопрочного алюминиевого сплава Zhongwang в паре с износостойкой, гладкой несущей сталью; 60-градусная конструкция не обеспечивает деформации, а рама сверхпрочная. 2. В двигателе конвейера используется блок Foshan‑brand с выходным валом 50 ‑мм для большего крутящего момента, имеет чистую медь, национальную стандартную обмотку и обеспечивает стабильную скорость. 3. Все высокоскоростные моторы от известного и надежного бренда Shanghai Jest, с спецификациями export‑grade. 4. Параллельные направляющие-тайваньская HIWIN, обеспечивающая стабильность и долговечность. 5. Пневматическая система: электромагнитные клапаны Airtac из Тайваня, цилиндры параллельного движения Airtac с бесконтактными переключателями с магнитным кольцом и сепараторы масляной воды E‑Day. 6. Электрическая система: Воздушные автоматические выключатели и контакторы Деликси; Переключатели предела Омрон от Японии. 7. Балка давления поддерживается тремя подъемными колоннами, обеспечивая исключительно безопасный зажим даже для панелей малого формата и обеспечивая постоянную стабильность размеров. 8. Машина оснащена масляным насосом с компьютерным управлением, который обеспечивает смазку направляющих передней бабки и конвейера в реальном времени, обеспечивая более плавную работу и практически не требующие обслуживания характеристики. 9. Все компоненты на машине изготовлены в Гуандуне, обеспечивающ высокую стабильность. 10. Сенсорный экран оснащен тайваньской системой управления ПЛК Wecon и интерфейсом сенсорного экрана. 11. Тяжелая рама с регулировкой скорости, счетчиком и функциями пневматической сигнализации давления. 12. Преобразователь частоты от известных брендов Shenzhen Wanxin или Hailing, при поддержке общенационального гарантийного обслуживания. Функциональность «девять в одном»: предварительное фрезерование, нанесение клея, торцевая обрезка, грубая формовка, тонкая формовка, следование контуру, соскабливание кромок и полировка.
- Применимая толщина пластины
- 10-60 мм
- Мощность
- 21 кВт
- Тип системы подачи
- Ручное кормление, Автоматическое Кольцевание Края
- Скорость кольцевания кромок
- 25 м/мин
Общие инструкции
Краткое объяснениеВидео о продукте
670-Внешний вид дисплея
670-Внешний вид дисплея
00:56
670-Эксплуатация
01:15
Упаковка продукта
00:32
Загрузка продукции в шкаф
00:15
Реальные кадры с завода
Реальные записи с нашего завода дают практическое представление о производственных возможностях и готовности к поставке.
0:00 / 0:00
Обзор продукта
Проверка продукции
Мы централизованно закупаем оборудование, тестируем данные и устройства, а затем публикуем модели, успешно прошедшие нашу проверку. Вы сокращаете путь от идеи «может сработать» до коммерческого предложения, которым ваша команда сможет воспользоваться.
0:00 / 0:00
Детали ключевых компонентов
Мы здесь, чтобы помочь
Наша команда готова проконсультировать вас по оптимальной конфигурации продукта и плану закупок.
info@eascoutia.com400 158 5899Часто задаваемые вопросы (FAQ)
Какая высота кромки поддерживается?
Перечисленные высота кромки 10-60 мм и толщина кромки 0,3-3 мм; подтвердите выбранный материал и комбинацию доски перед покупкой.

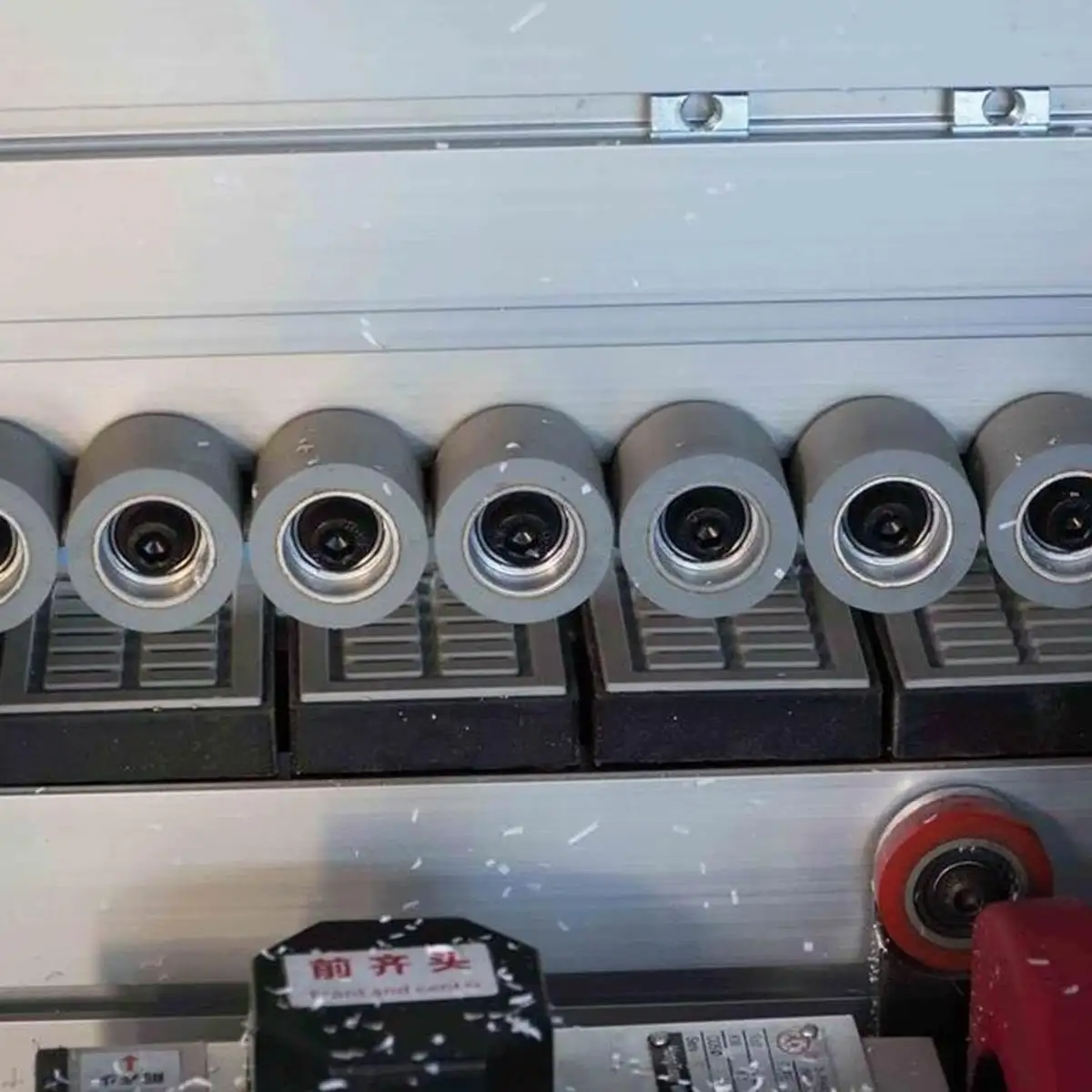

Сколько прижимных роликов в списке?
Шесть прижимных роликов указаны в конфигурации, образуя видимый путь руководства через кромкооблицовочный участок.
Какие этапы полировки включены?
Линия определяет двухступенчатую полировку после соскабливания; подтвердите окончательное расположение полировки и любые запрошенные варианты процесса.
Какой диапазон размеров панели указан?
Толщина поставляемой заготовки составляет 10-50 мм, минимальная длина 45 мм и ширина 40 мм; проверьте фактический диапазон панелей перед заказом.
Что должны подтвердить покупатели?
Подтвердите занимаемую площадь 7000*1200*1650 мм, вес нетто 2800 кг, общую мощность 21 кВт и потребность в воздухе 0,6-0,8 МПа по сравнению с текущим листом.
