Retenção Clip Pads No Rotor

Serviço Clip-On Pad

O cenário mostra o rotor, a pinça e o cubo da roda expostos no compartimento de elevação e posições de serviço externas. A almofada é mostrada montada no suporte com clipes de retenção visíveis nas costas. A sequência conecta o acesso ao cubo traseiro, o posicionamento externo, a visão de perto da oficina e a colocação do lado do suporte.

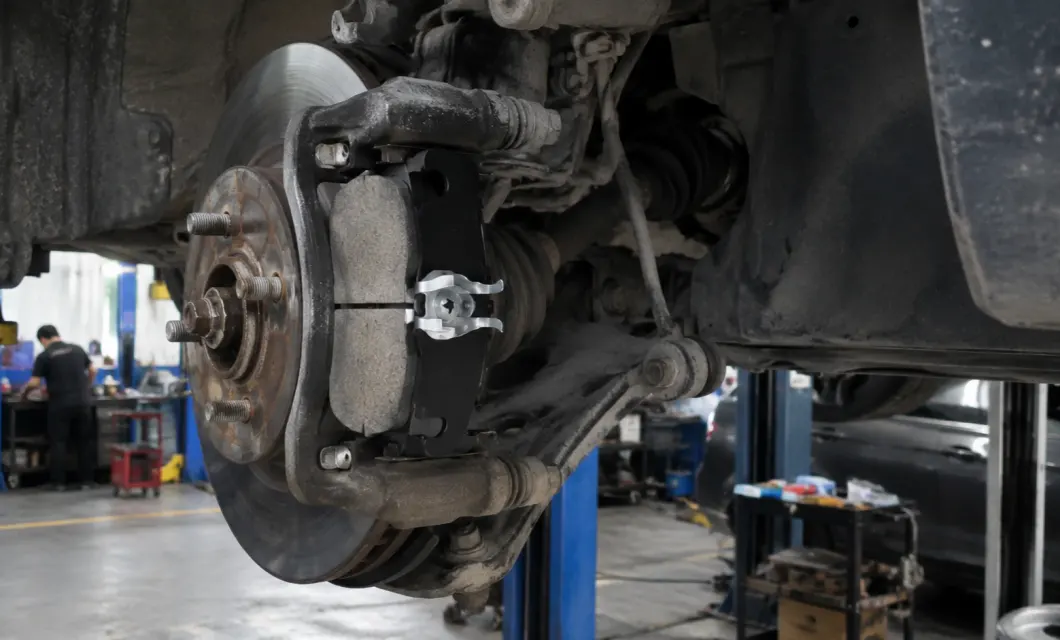

  • Levante Bay Hub Traseiro-Clipes Visível Na Almofada Voltar

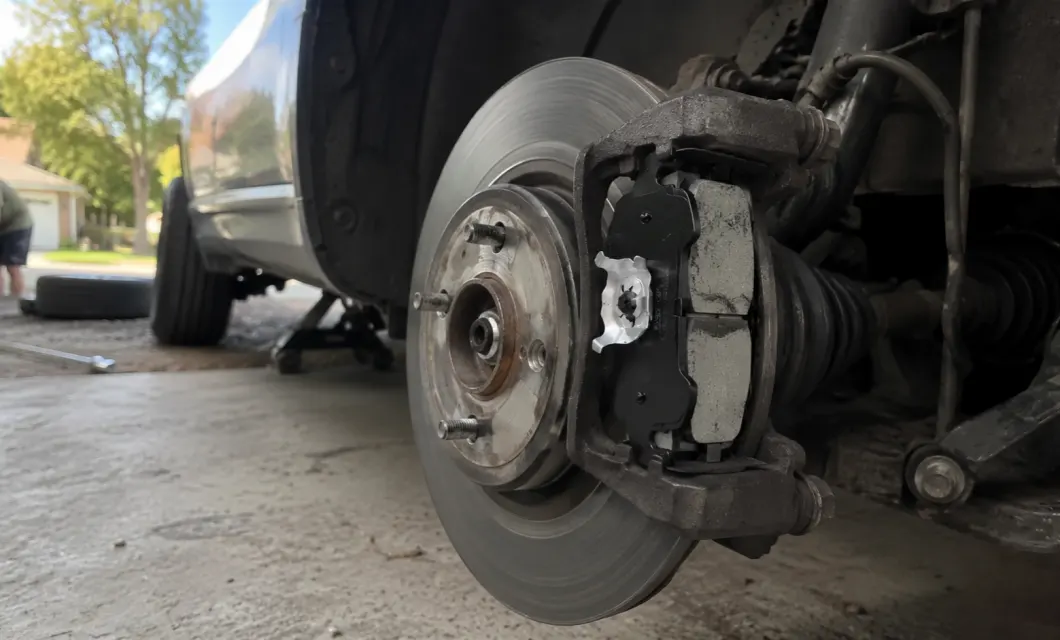

  • Outdoor Roda Service - Pad Sentado Junto Rotor

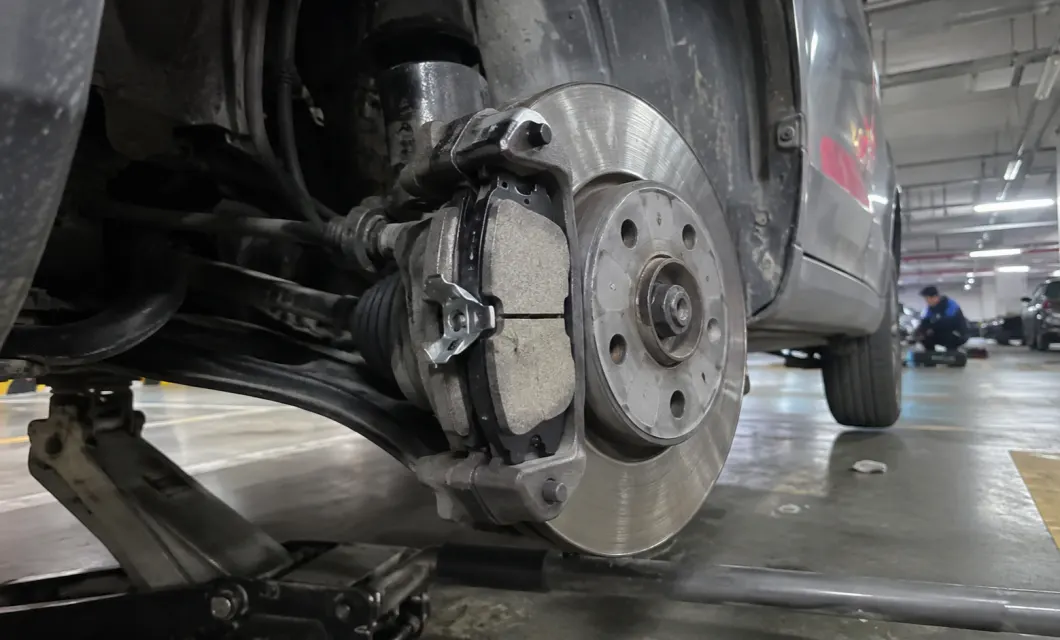

  • Workshop Fechar Acesso-Retenção Clip Across Pad
  • Dusty Caliper View - Ceramic Face Set No Suporte

Especificações e decomposição estrutural

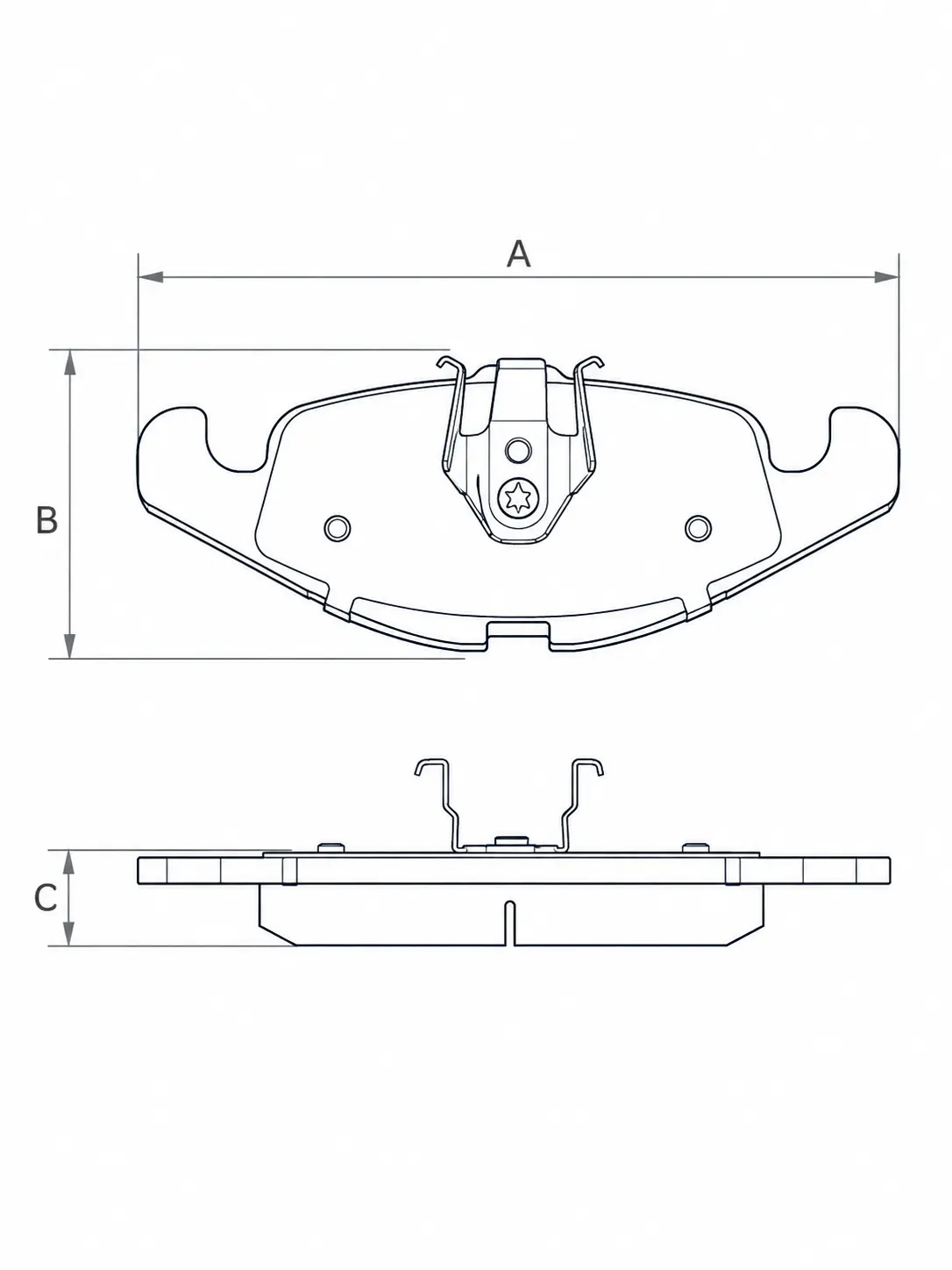

Diagrama Dimensional

Diagrama Dimensional
  1. Comprimento Total

    188 mm mede a extensão total da pastilha de travão horizontal marcada como dimensão A para corresponder ao outl mostrado

  2. Altura Total

    73 mm mede a altura da pastilha do travão vertical marcada como dimensão B no perfil principal.

  3. Espessura Total

    17.7mm mede a espessura total do conjunto da almofada marcada como dimensão C na vista lateral.

Informações gerais

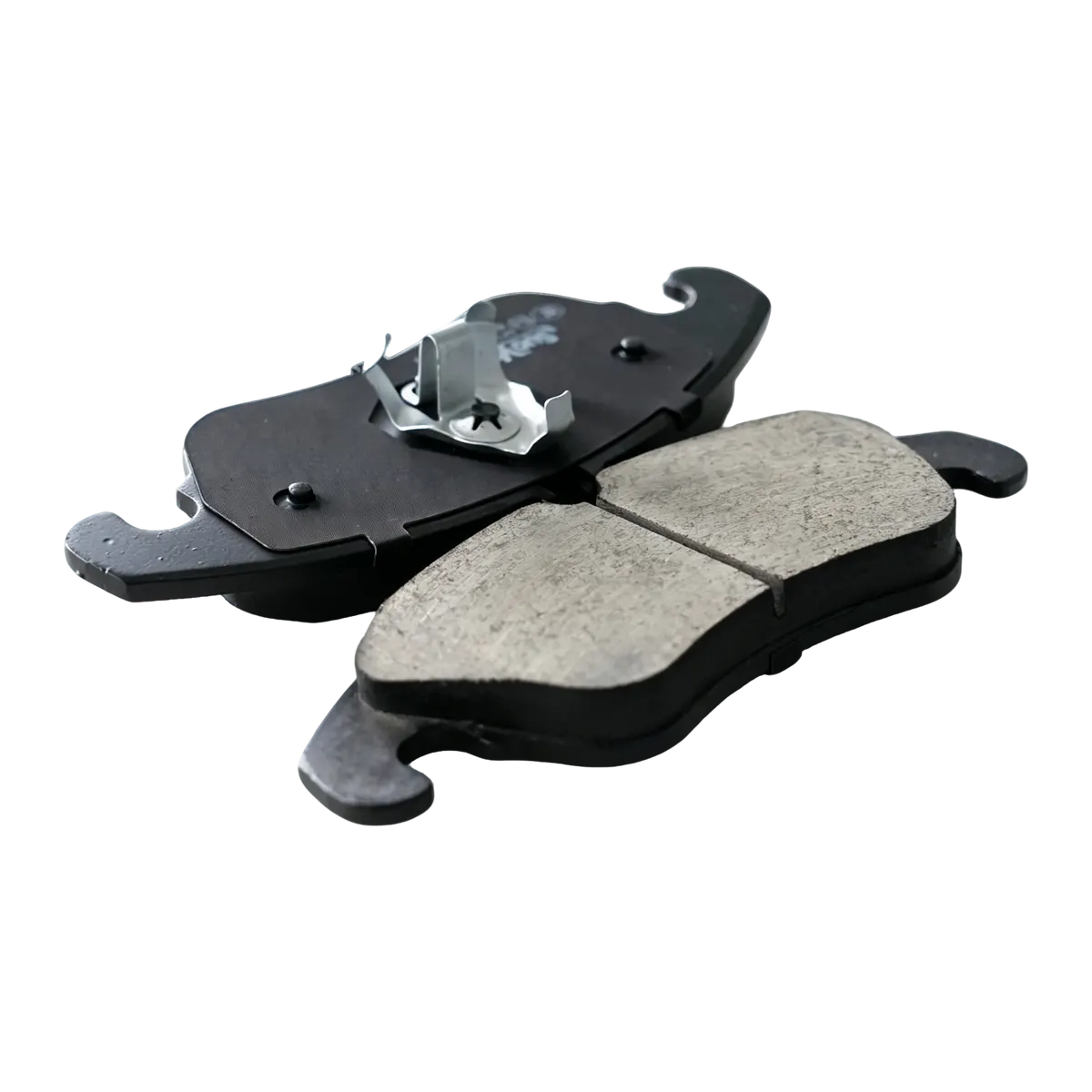

pastilha de freio
Fórmula
Economia Cerâmica
L (mm)
188
L (mm)
73
H (mm)
17.7
Coeficiente de atrito
0.4

Instruções gerais

Explicação simplificada

Detalhes dos componentes principais

Perfil Lateral da Camada de Atrito

Fricção Material Textura Close Up

Fricção Pad Detalhe comum

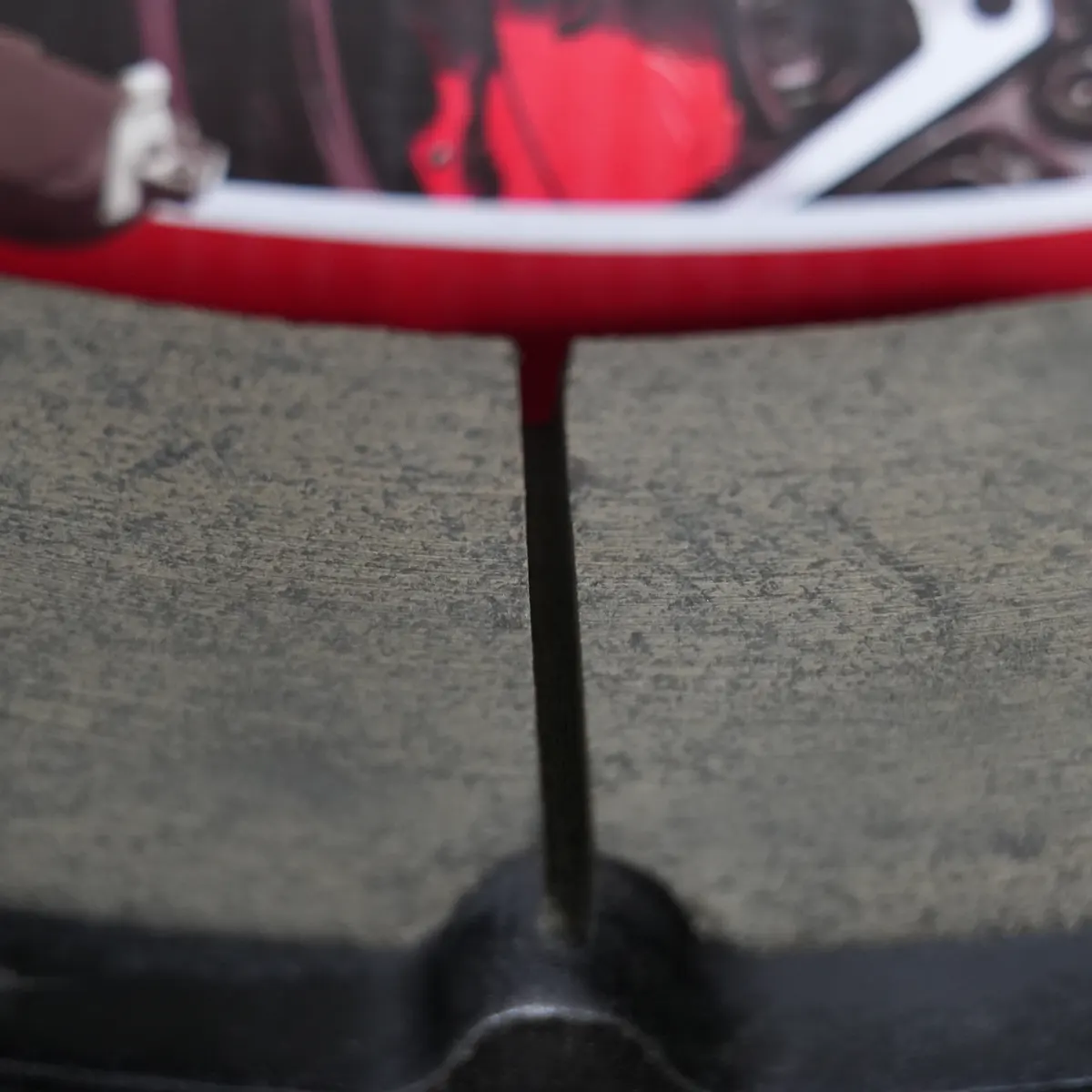

Ranhura Central da Superfície de Atrito

Fricção Superfície Canto Close Up

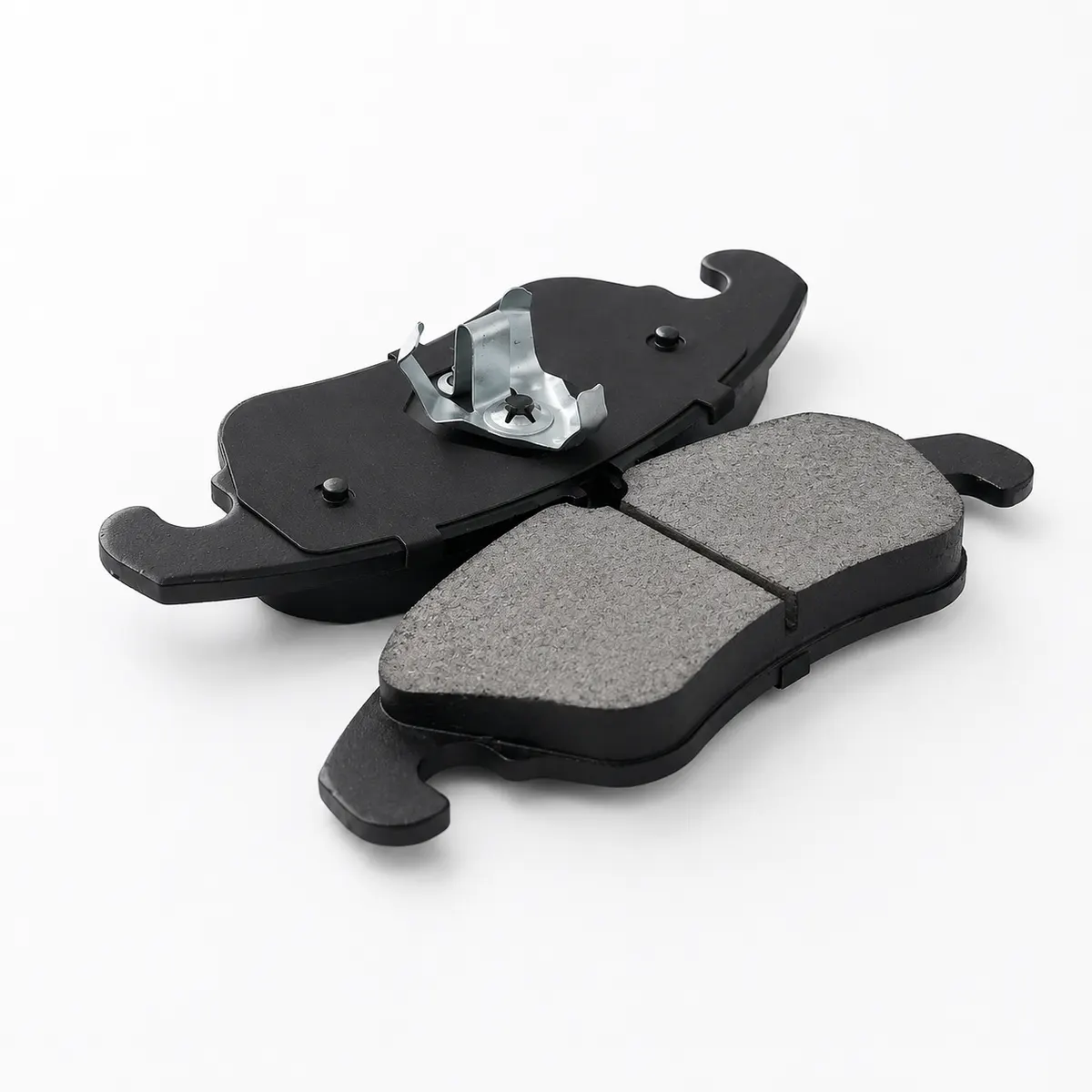

Retendo Clip Ângulo View

Clipe de Fixação em Primeiro Plano

Mantendo a Vista Frontal Clip

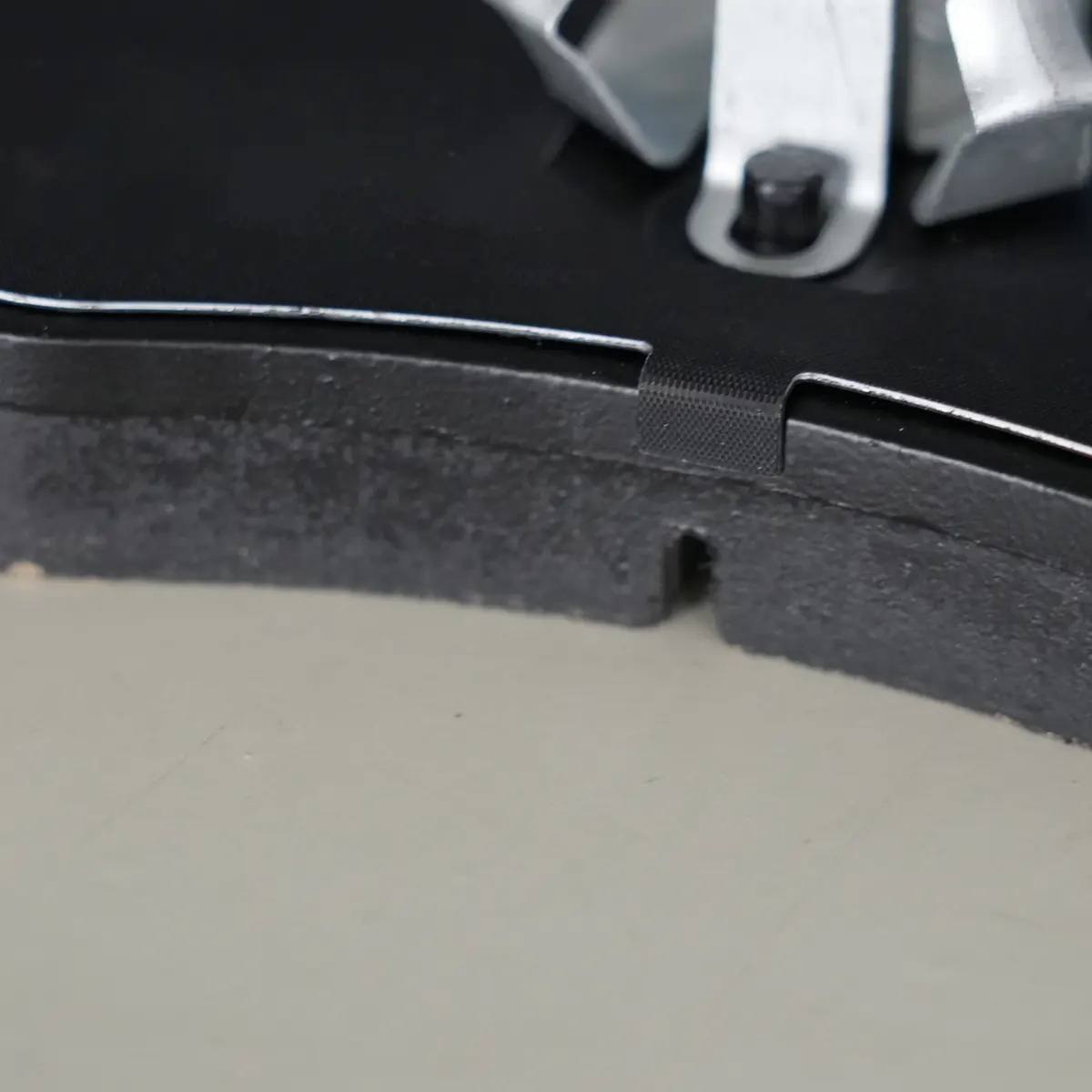

Placa traseira Borda Groove

Volta placa final gancho

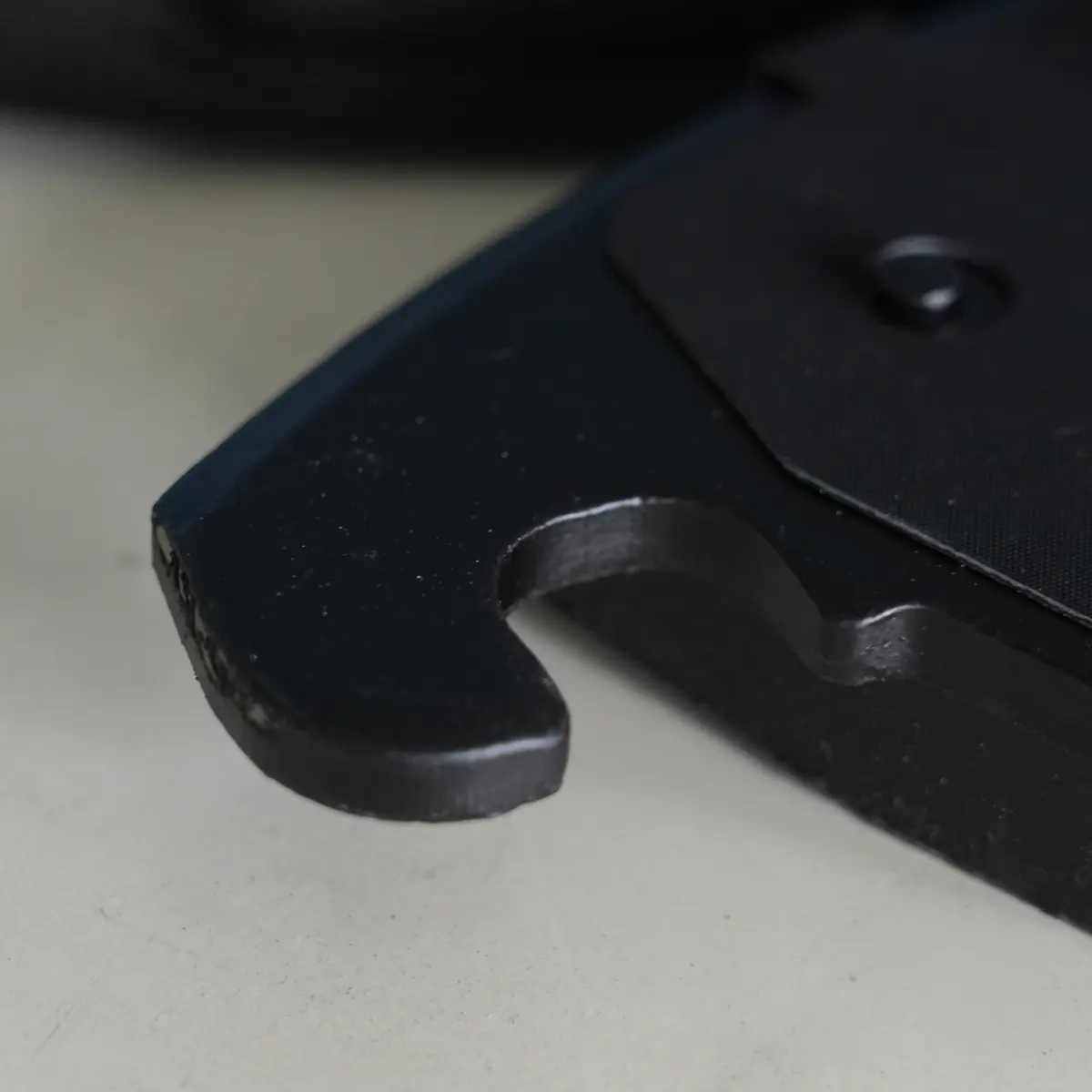

Placa traseira gancho Close Up

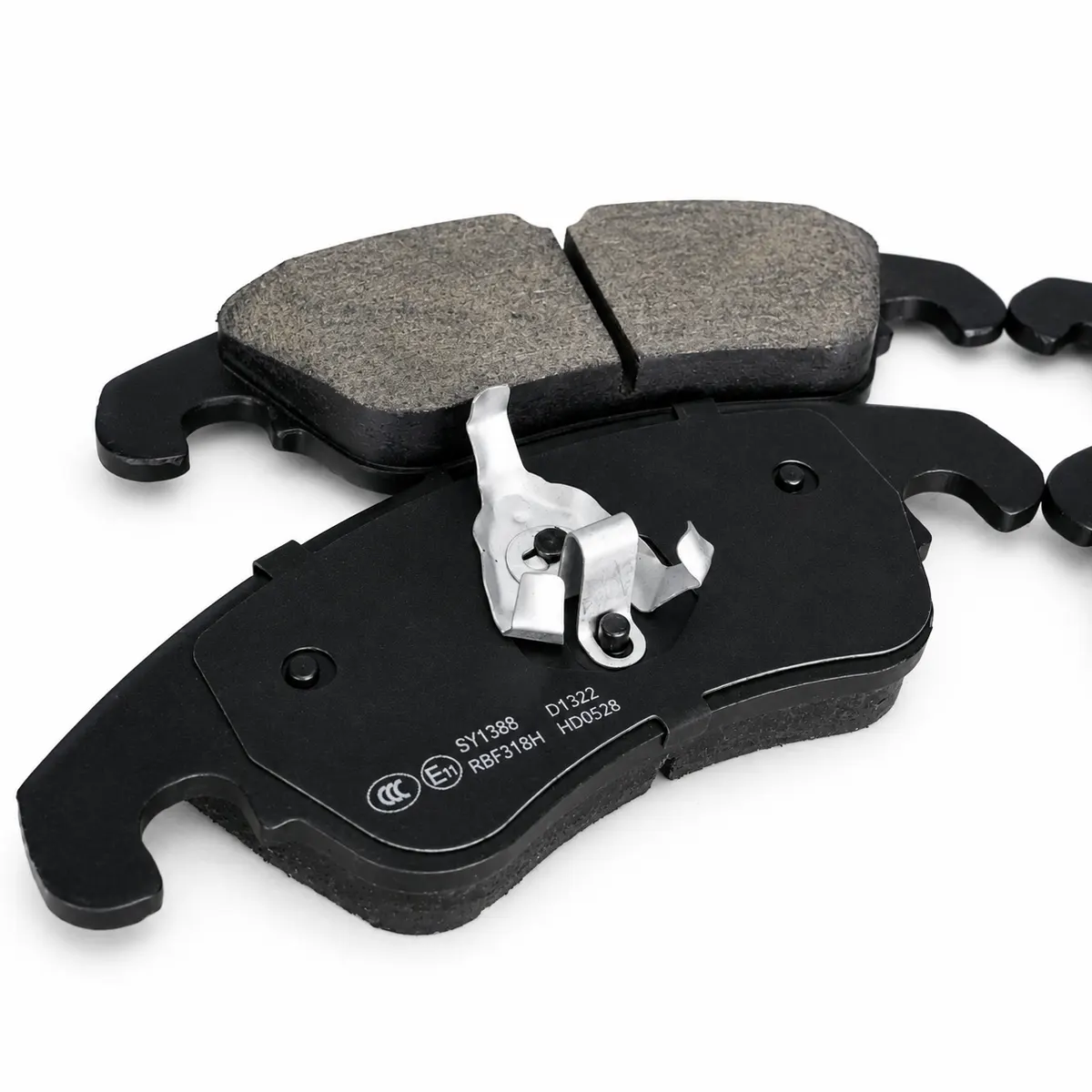

Detalhe da Marcação na Placa Traseira

Estamos aqui para ajudar

A nossa equipa está pronta para o aconselhar sobre a melhor configuração do produto e o plano de aquisição mais adequado.

400 158 5899

Perguntas Frequentes (FAQ)

Como eu faço a correspondência deste bloco?

Compare o contorno da pastilha mostrado, as dimensões listadas e o valor do coeficiente de atrito com o conjunto compatível do freio a disco antes de efetuar o pedido.

Qual fórmula está listada?

O gráfico de parâmetros apresenta o material de fricção cerâmico econômico com um coeficiente de atrito de 0,4 para a face do pastilhamento de trabalho.

Quais dimensões são mostradas?

O desenho e a tabela mostram 188 mm comprimento, 73 mm altura e 17,7mm espessura total.

Que detalhes placa traseira aparecem?

As imagens do detalhe do produto mostram que retém grampos, detalhe do rebite, sulcos da borda e a placa traseira dada forma.

Como é utilizado no serviço?

As imagens da cena mostram o serviço de substituição dos freios, com a pastilha posicionada ao redor do disco exposto e da pinça durante a troca.
