디스크 허브 주변의 센서 패드 서비스

로터 사이드 교체

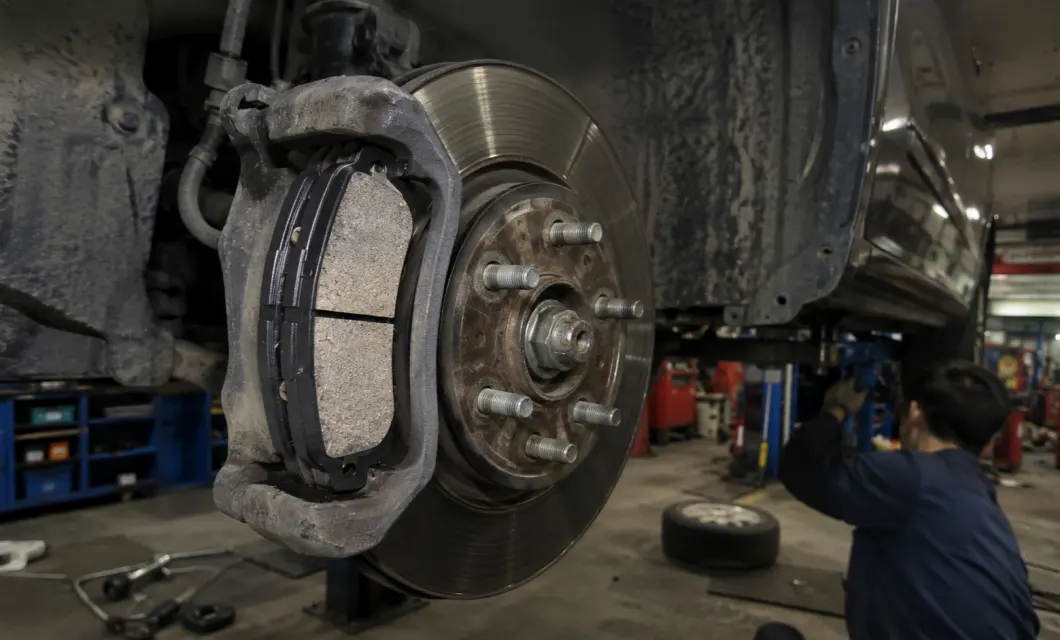

이미지는 작업장 리프트 베이에서 디스크 허브 주변의 휠 오프 액세스를 보여줍니다. 패드는 로터 옆에 앉고 바닥, 측면 및 가까운 각도에서 볼 수 있으며 중앙 슬롯은 마찰면에서 볼 수 있습니다. 함께 장면은 설치된 배치, 캘리퍼 브래킷 지원 및 서비스 리프트 액세스를 제공합니다.

  • 언더 바디 워크 베이-패드 옆에 설치 로터

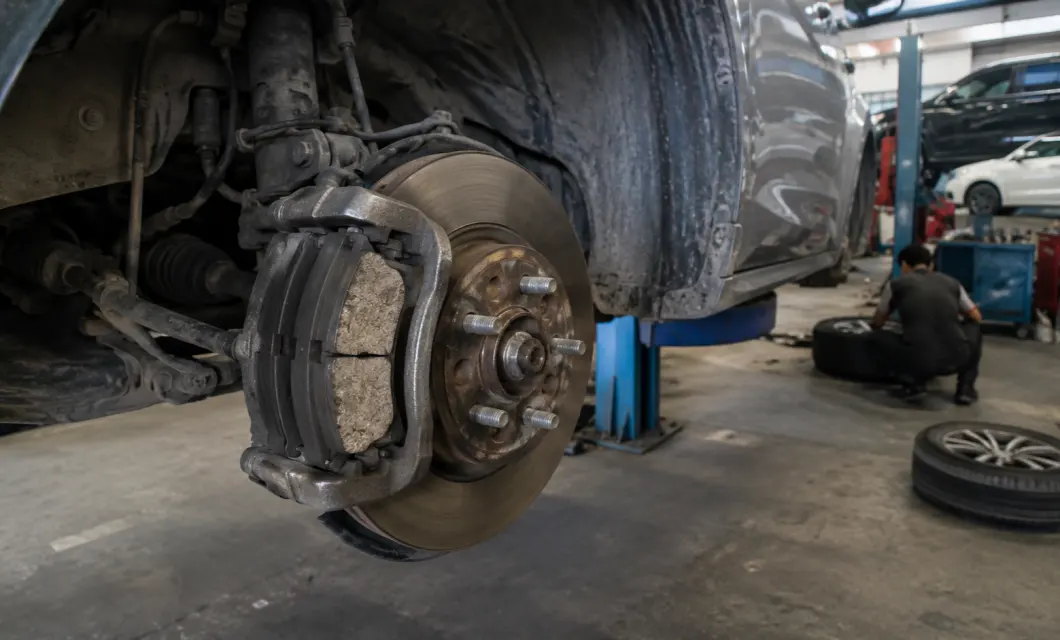

  • 휠 오프 로터 지역-캘리퍼 브래킷 패드 보유

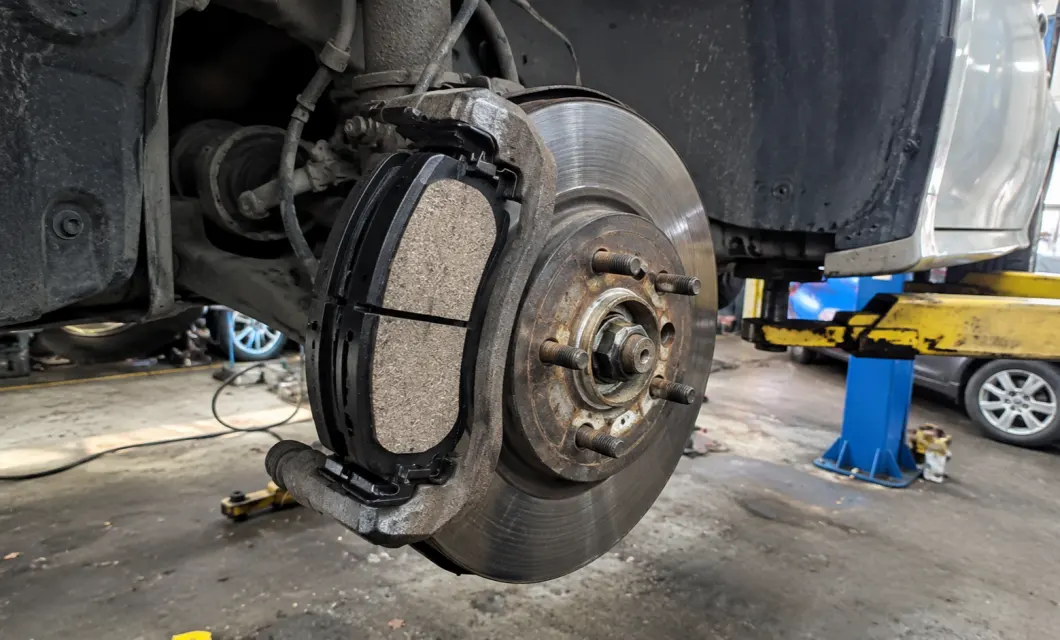

  • 리프트 베이 클로즈업-로터를 향한 센터 슬롯

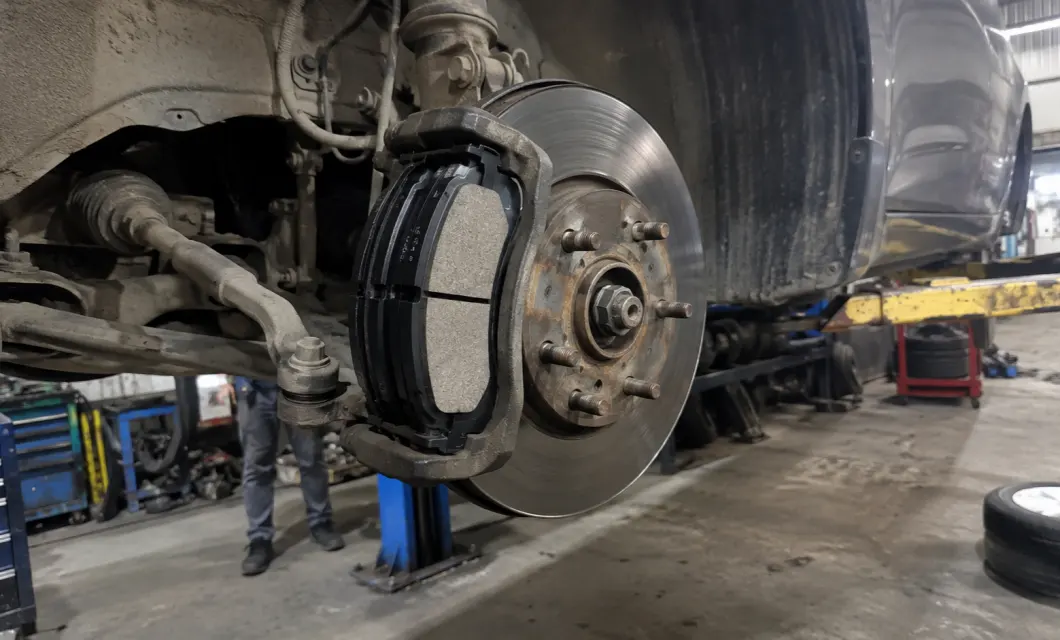

  • 서비스 리프트 위치-Caliper에서 프레임 패드 세트

사양 및 구조 분해

치수 도면

치수 도면
  1. 전체 길이

    134.6mm 는 표시된 ou와 일치하기위한 치수 A로 표시된 전체 수평 브레이크 패드 스팬을 측정합니다.

  2. 전체 높이

    77.6mm 는 주 프로파일에 걸쳐 치수 B로 표시된 수직 브레이크 패드 높이를 측정합니다.

  3. 전체 두께

    17mm 는 측면 뷰에서 치수 C로 표시된 총 패드 어셈블리 두께를 측정합니다.

일반 정보

브레이크 패드
포뮬러
경제형 세라믹
L (mm)
134.6
W (mm)
77.6
H (mm)
17
마찰 계수
0.4

일반 안내

간단 설명

핵심 구성 요소 세부 정보

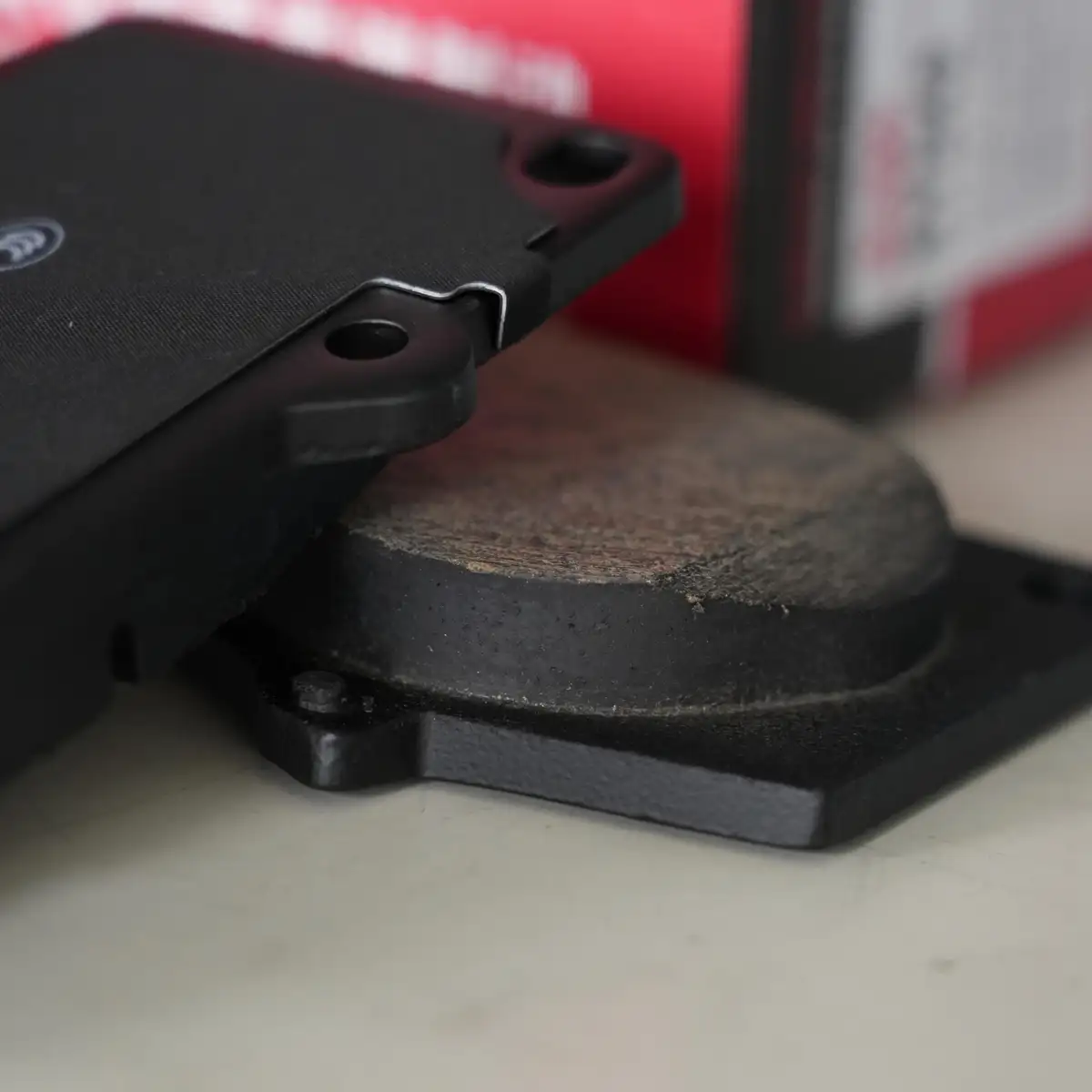

Chamfered 가장자리 및 장착 구멍

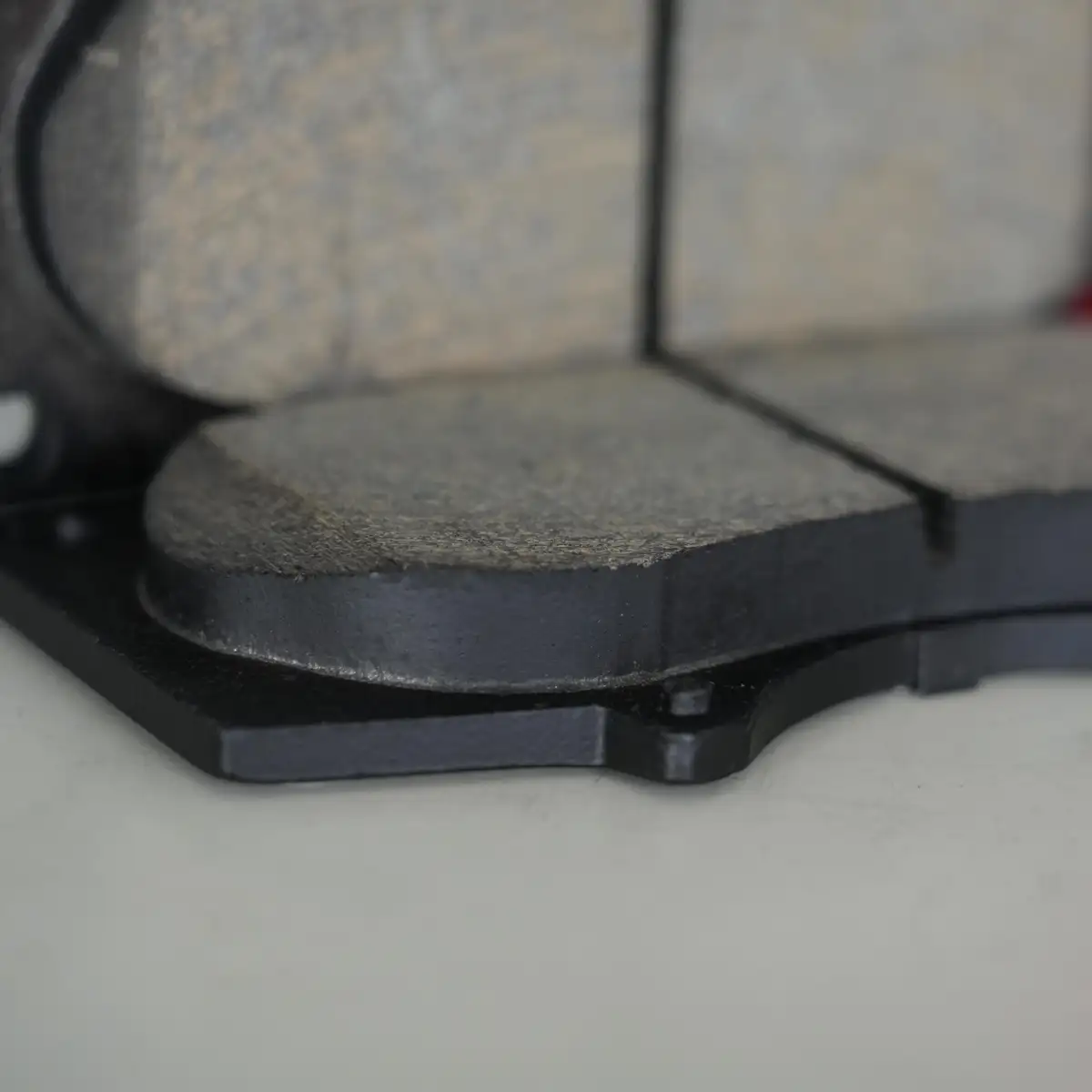

마찰층 측면 프로파일

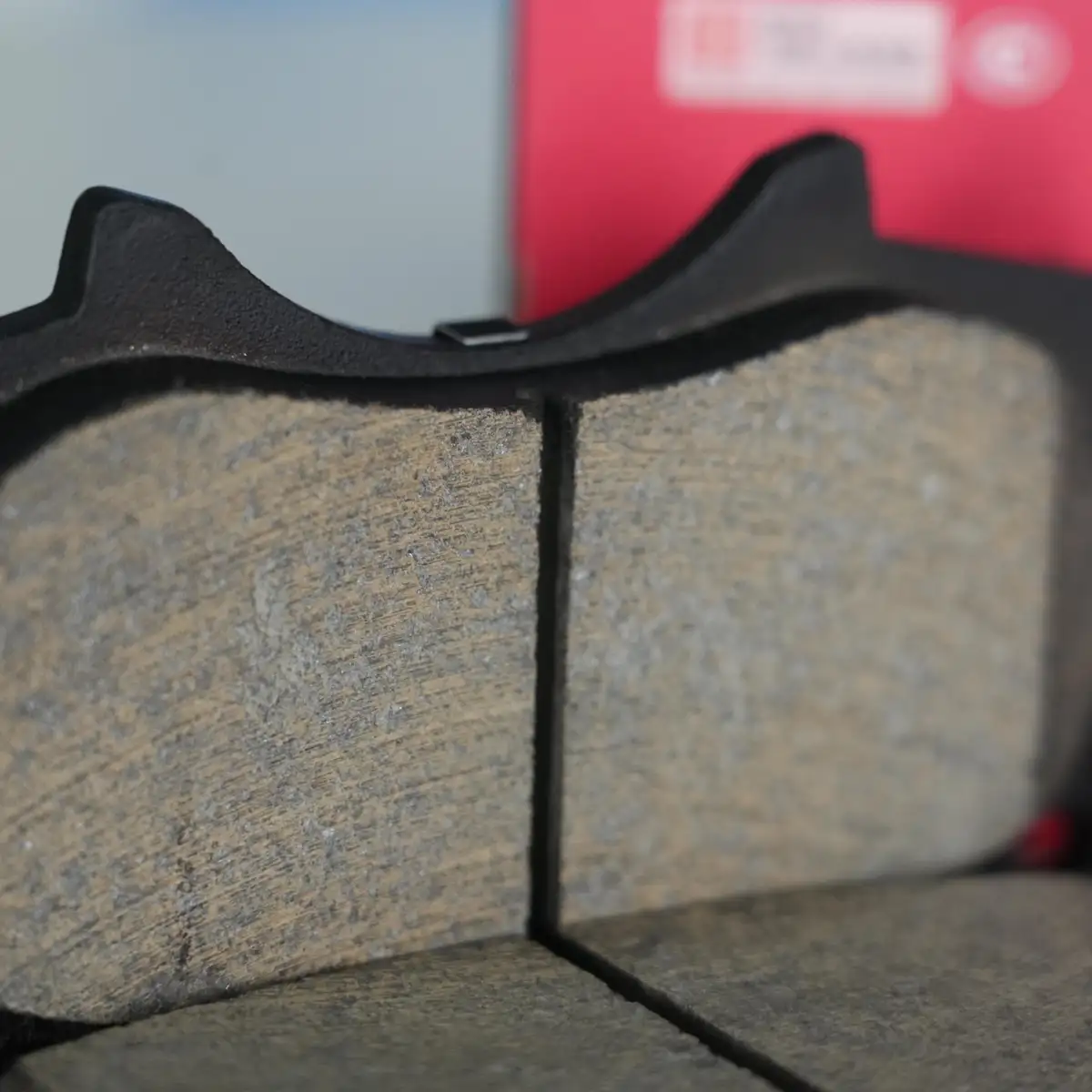

마찰면 중앙 슬롯

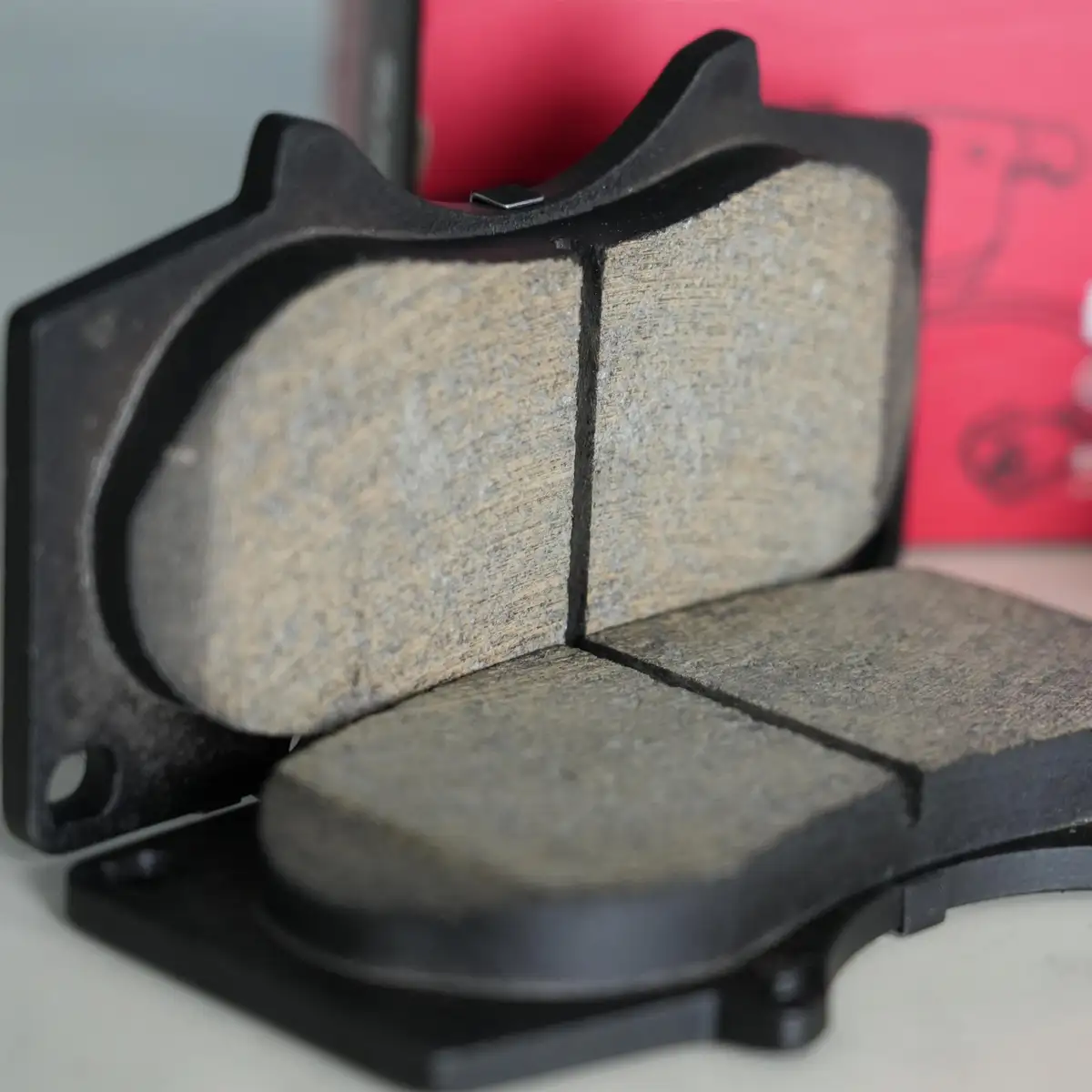

마찰면 정면도

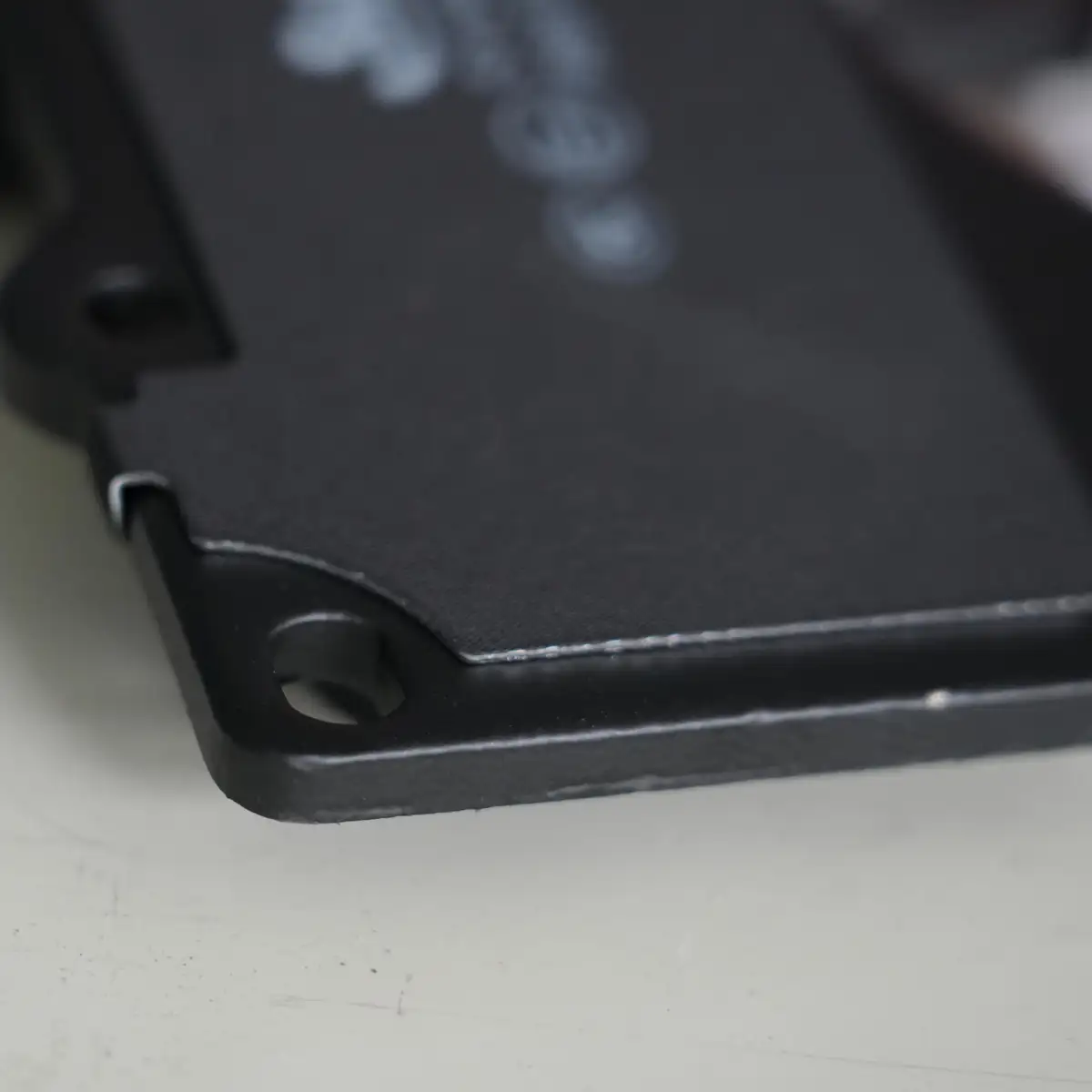

장착 구멍 닫기

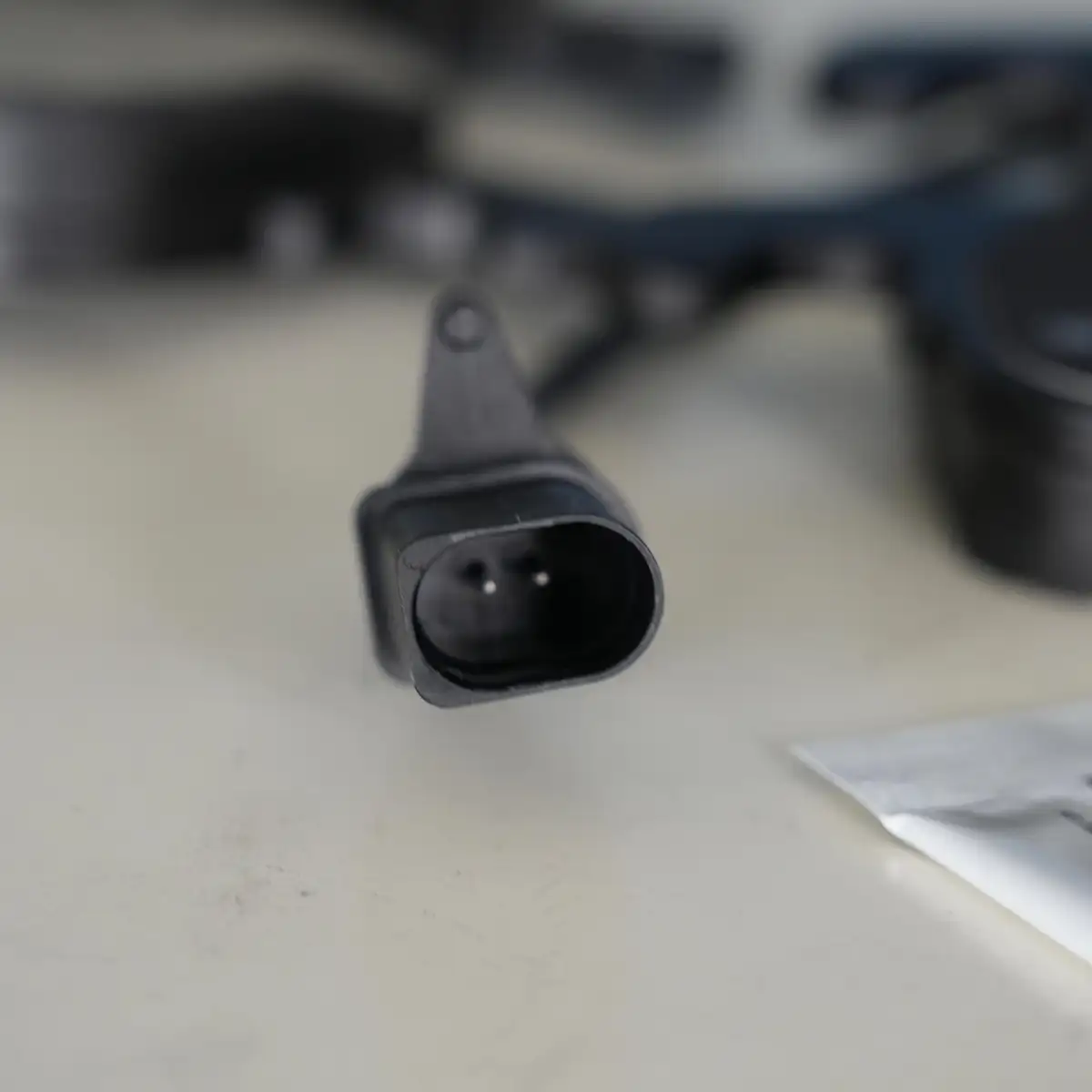

센서 커넥터 전면 보기

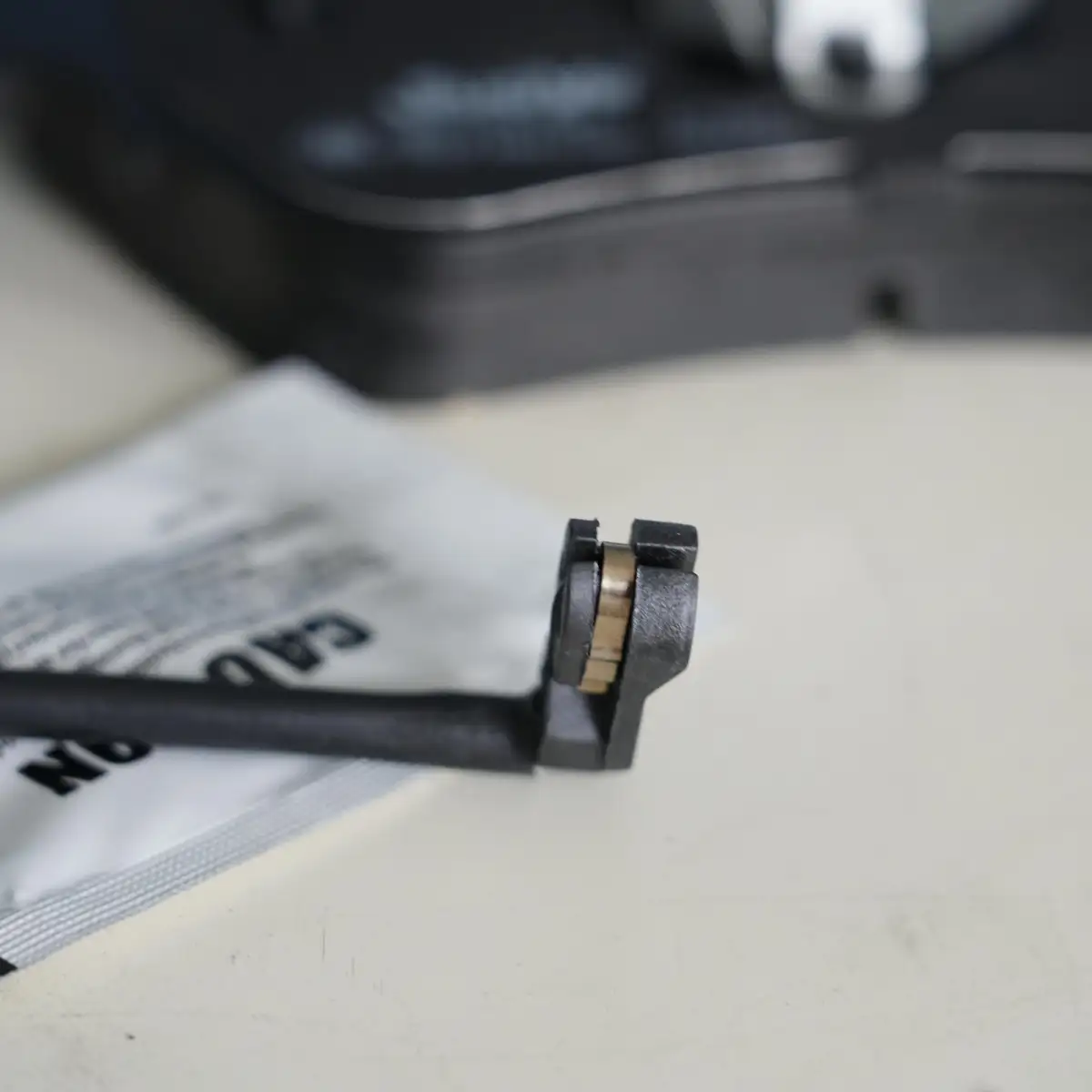

센서 커넥터 측면보기

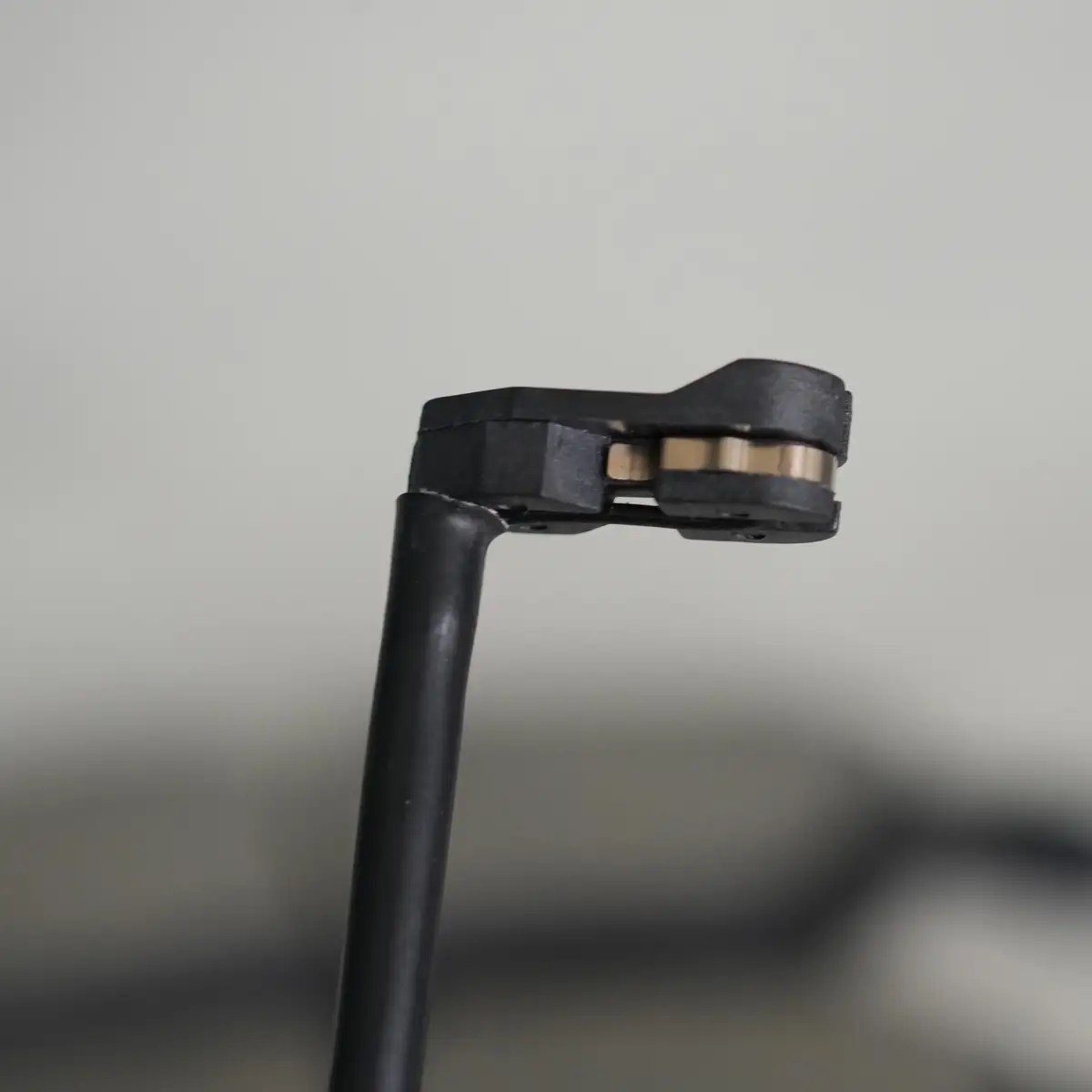

센서 팁 닫기

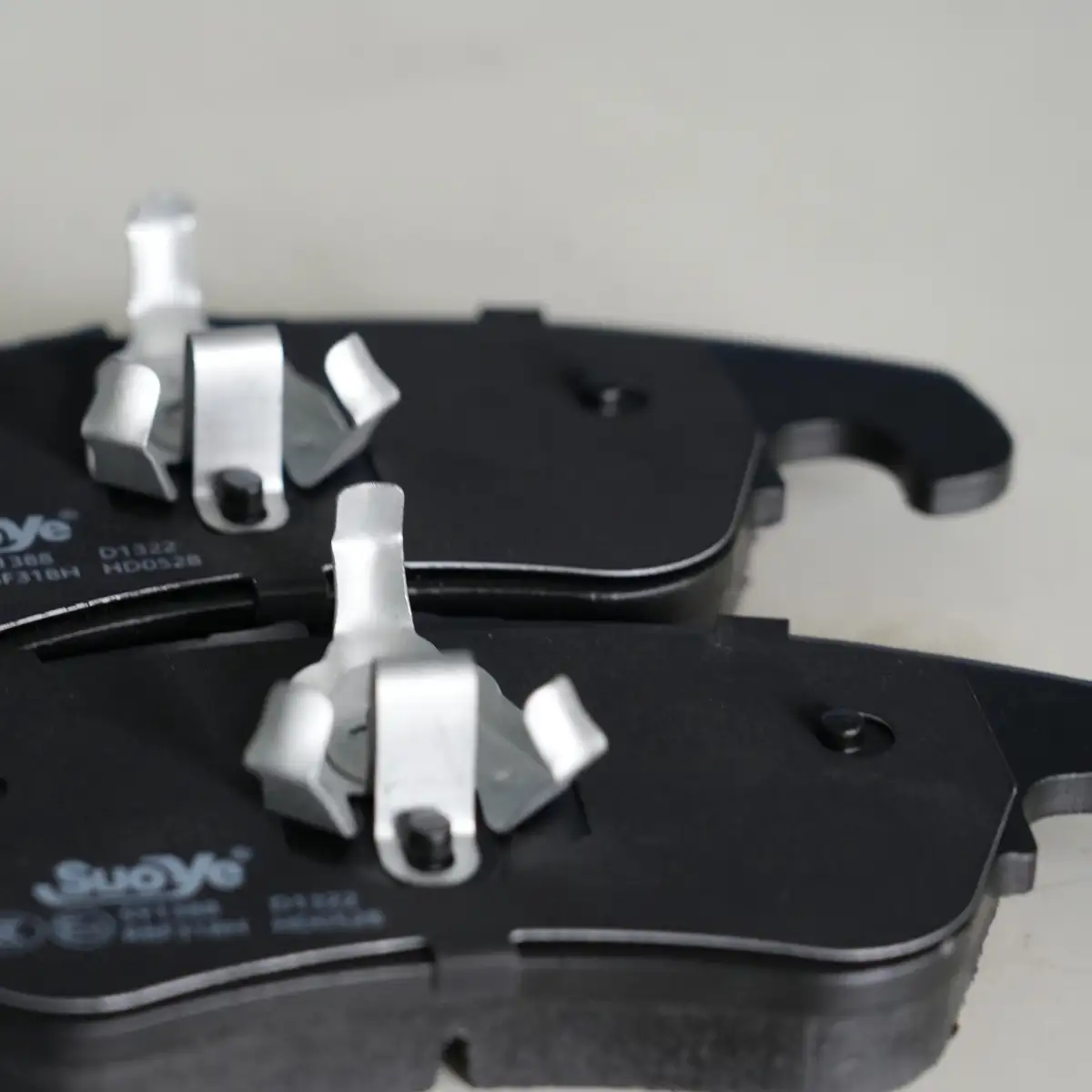

뒷판 클립 디테일

센서 팁 닫기

센서 커넥터 측면보기

센서 커넥터 전면 보기

저희가 도와드리겠습니다

저희 팀은 최적의 제품 구성 및 구매 계획에 대해 상담해 드릴 준비가 되어 있습니다.

400 158 5899

자주 묻는 질문 (FAQ)

이 패드는 어떻게 맞춰야 하나요?

주문하기 전에 표시된 패드 외형, 기재된 치수 및 마찰 계수를 호환되는 디스크 브레이크 어셈블리와 반드시 확인하십시오.

어떤 공식이 나와 있습니까?

파라미터 차트에는 작동 패드 면의 마찰 계수가 0.4인 경제형 세라믹 마찰재가 나열되어 있습니다.

어떤 치수가 표시되어 있습니까?

도면 및 테이블은 134.6mm 길이, 77.6mm 높이 및 17 mm 총 두께를 보여줍니다.

센서 커넥터가 표시됩니까?

네. 세부 이미지는 패드 어셈블리의 일부로서 센서 커넥터, 측면 뷰 및 센서 팁을 보여줍니다.

서비스에서는 어떻게 사용되나요?

장면 이미지는 휠을 탈착한 상태에서 브레이크 정비를 수행하는 모습을 보여주며, 패드가 교체 중에 노출된 로터와 캘리퍼 주위에 위치해 있습니다.
