A mellékelt töröttkép ábrázolja a gépházat és annak szerepét a kidolgozó állomások elhelyezésében.
Ajtófal panel üzemKompakt panelkészítő berendezés
Zárt szélzáró szegély a szekrény- és panelmunkákhoz
A négy alkalmazási kép egy szekrénypanel-műhelyben, egy irodabútor-gyárban, egy ajtó- és falpaneleket gyártó üzemben, valamint egy bútorminősítő mérőállomásban elhelyezett gépet mutat be. A felhalmozott deszkák, szekrények, ajtók és átvizsgáló asztalok láthatóvá teszik a tervezett faipari környezetet, miközben a nyitott szerviztető, a vezérlőpult és a zárt állomás elrendezése továbbra is jól olvasható marad. A készlet támogatja a berendezések kiválasztását és az alaprajzi tervezésről szóló megbeszéléseket anélkül, hogy ellenőrizetlen állításokkal terhelné azokat.
- Kabinet sor beállítása
- Irodai panel beállítása
- Ajtódeszka állványozás
- Minőségi öböl elrendezés
Kabinetpanel Műhely
Irodabútor gyárAjtófal panel üzem
Bútorminőség BayKabinetpanel MűhelyIrodabútor gyárMűszaki adatok és szerkezeti felépítés
Termékszerkezeti ábra
- Fő kerítés
- Élelmezési szerelvény
Az adagoló szerelvény támogatja a panelmozgást a vonalon, és külön állomásként látható.
- Ragasztó összeszerelés
A ragasztóegység különálló műszaki egységként viszi fel a ragasztót az élszegélyezési folyamat során.
- Végvágó szerelvény
A végvágó szerelvény eltávolítja a szélfelesleget a vonal végén, és külön nyomon követhető.
- Finomozási szerelvény
A finombeállító szerelvény a szalagozott élszél profilját pontosítja egy utrebbi állomásként.
- Kaparó szerelvény
A kaparó szerelvény egy külön befejező állomás a tisztított él simításához.
- Polírozási szerelvény
A polírozó egység biztosítja a végső látható befejező fázist az ellátott rendszerben.
Általános információk
- Termék alapvető információi

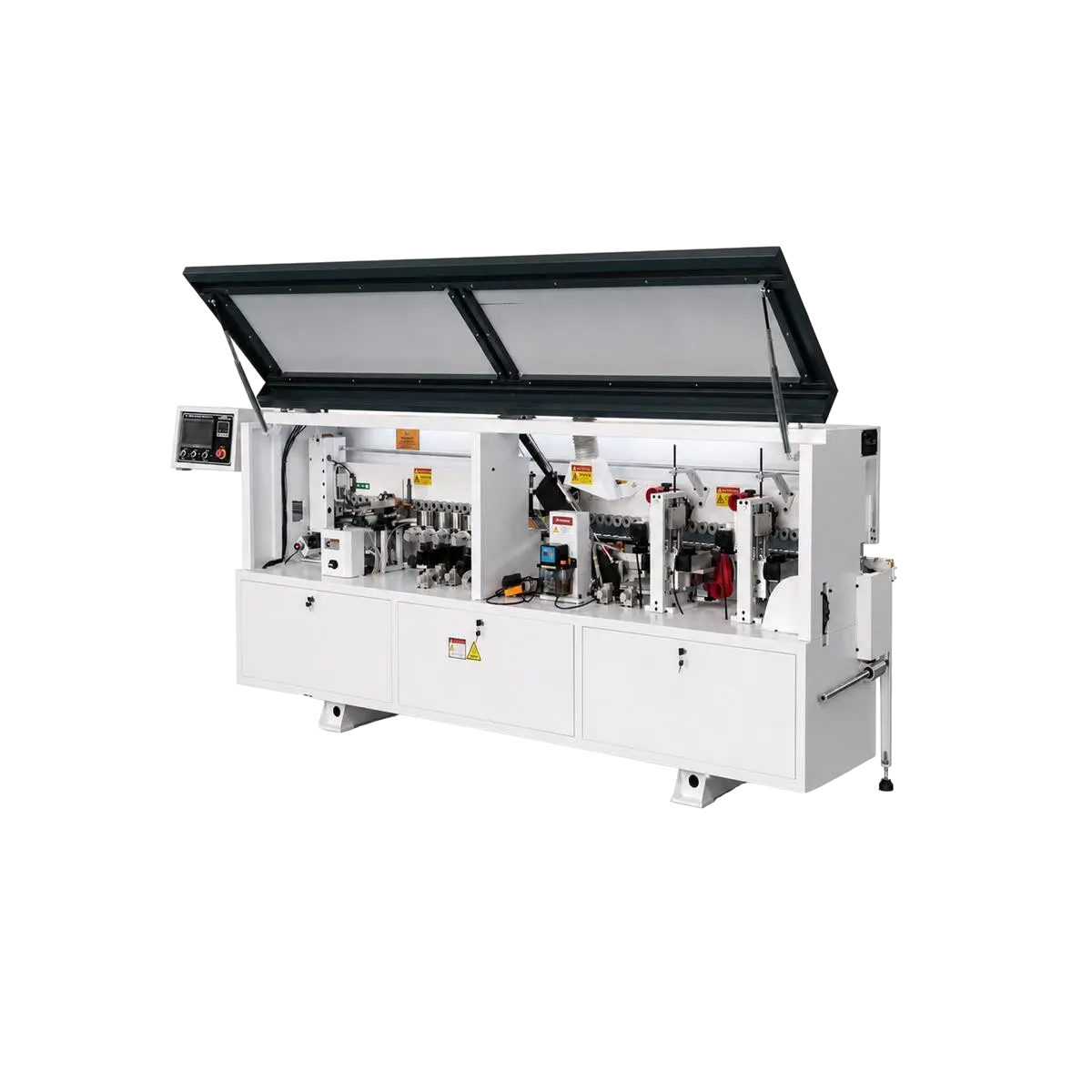

- Termékazonosító: EDG25RZX017 Termék neve: ERS10 szél szalagozógép Termék modell: ERS10 Termékkategória: Élszalagozó gép
- A teljes gép bruttó súlya
- 750kg
- Termékbemutató

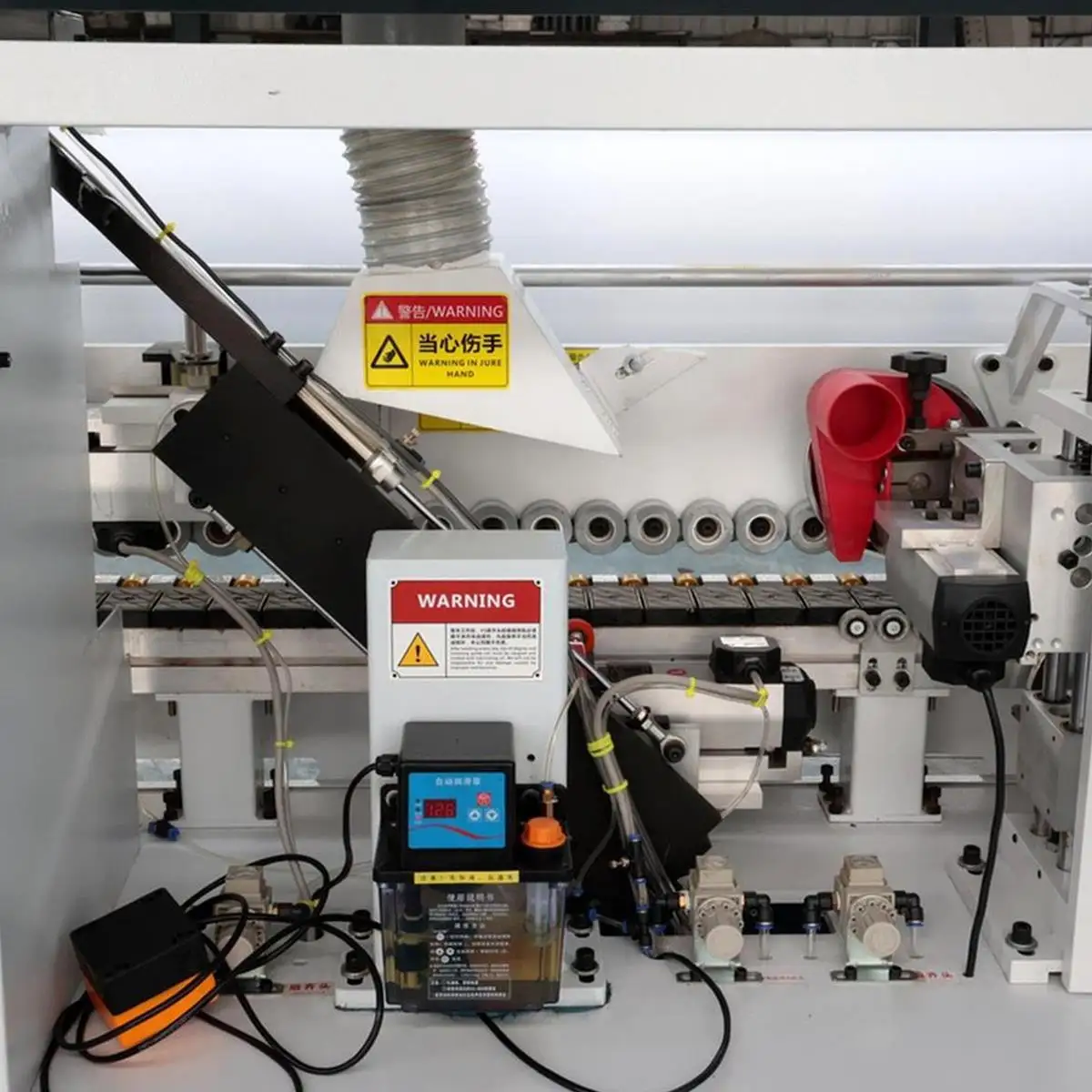

- 1. a szállítószalag vezető sínek zhongwang nagy szilárdságú alumínium ötvözetből készülnek, párosítva a kopásálló, simán futó csapágy acélval; a 60 fokos szög stabil marad, és nem deformálódik. 2. A szállítószalag motorja Qiaobang márkájú, 32 mm-es kivezetett tengelyű egységet használ a nagyobb nyomaték érdekében; tiszta réz vezetővel rendelkezik, amely megfelel az országos szabványoknak, és egyenletes, stabil fordulatszámmal működik. 3. minden nagysebességű motor a neves és megbízható hongtong márkából származik, exportclass specifikációkkal. 4. a lineáris vezető sínek a tajvani hiwin, biztosítva a stabilitást és a tartósságot. 5. a pneumatikus rendszer az airtac mágneses szelepekkel, az airtac lineáris hengerekkel, mágneses gyűrűs közelségkapcsolókkal és eiji olajvíz-elválasztókkal rendelkezik. 6. a gép egy számítógéppel vezérelt kenőszivattyúval van felszerelve, amely folyamatos kenést biztosít a lineáris vezérlésű síneknek és a szállítószalagnak, így biztosítva a simább működést és a gyakorlatilag mozgásmentes teljesítményt. A kijelző és az érintőképernyő, valamint a frekvenciaváltó a neves shenzhen wanxin márkából származik, és országos garanciával jár. 7. a rendszer plc érintőképernyős felületet alkalmaz. Négy funkciót egyesít: ragasztókazán, fej- és farögzítés, szélvágás és polírozás.
- Alkalmazható lemezvastagság
- 12-60mm
- Hatalom
- 5,5 kW
- Táplálórendszer típusa
- Kézi adagolás, Automatikus élzárás
- Szegéllyel borítás sebessége
- 15 m/perc
Általános útmutató
Rövid magyarázatTermék videója
ERS10 bemutató

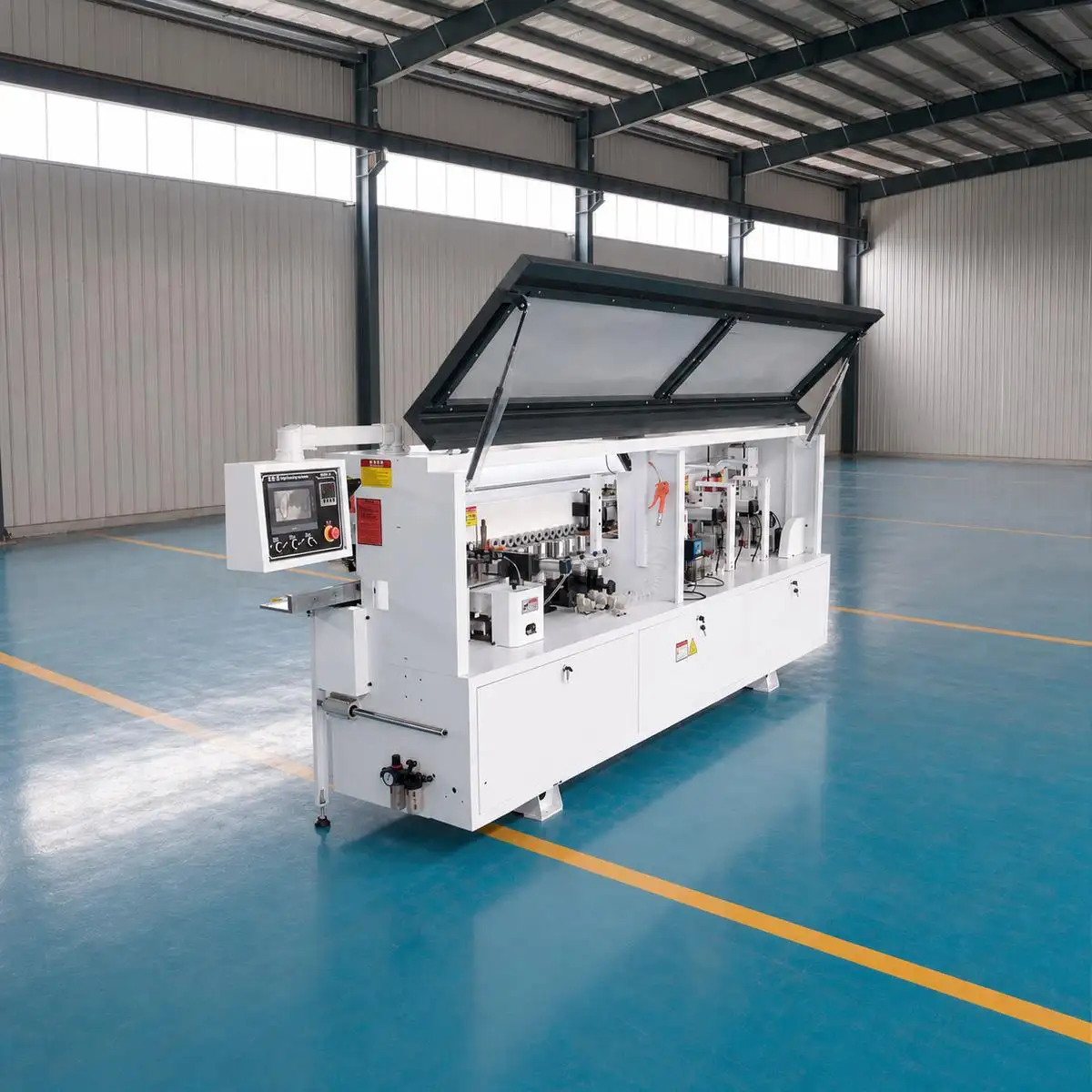

ERS10 teljes gép bemutató, masszív szerkezet, különböző munkakörülményekhez alkalmas
ERS10 bemutató
00:24ERS10 teljes gép bemutató, masszív szerkezet, különböző munkakörülményekhez alkalmas
ERS10 művelet
00:25ERS10 helyszíni működési bemutató, stabil üzem, magas feldolgozási hatékonyság
Termékcsomagolás
00:32Az ERS10 gép exportja fa csomagolásban történik, melyet megerősítettek a rázkódás ellen, így ellenáll az ütéseknek hosszú távú szállítás során.
Termék betöltése
00:15ERS10 gép konténerbe történő rakodása, szilárd rögzítés, az óceáni szállítás során épségben marad.
Valós gyári felvételek
Valós helyszíni felvételek gyárunkból, amelyek bemutatják termelési kapacitásunkat és szállítási felkészültségünket.
0:00 / 0:00
Termékértékelés
Termékellenőrzés
Központilag vásároljuk meg a berendezéseket, teszteljük az adatokat és a gépet, majd közzétesszük azokat a modelleket, amelyek átmentek a vizsgálatunkon. Rövidebb úton jutsz el a „működhet” állapottól addig, hogy árajánlatot készíts, amelyen csapatod tud dolgozni.
0:00 / 0:00
Fő alkatrészek részletei
Segítünk Önnek
Csapatunk segít kiválasztani a legjobb termékkonfigurációt és beszerzési tervet.
info@eascoutia.com400 158 5899Gyakran Ismételt Kérdések (GYIK)
Melyik panelvastagság támogatott?
A szállított munkadarab vastagsági tartomány 10-50mm; a rendelés előtt igazolja a tényleges tábla és a szélén lévő anyagkombinációt.
Milyen élmagasság szerepel a listán?
A feltüntetett élszalagozási magasság 12–60 mm, míg a műszaki adatlap továbbá egy 0,3–1 mm-es éldarabvastagság-tartományt is megjelöl az áttekintéshez.
Hogyan történik a panelellátás?
A konfiguráció kézi betáplálást és automatikus élzáró feldolgozást tartalmaz; erősítse meg a tervezett vonalhoz tartozó betáplálási elrendezést és az üzemeltetői munkafolyamatot.
Milyen ragasztó rendszer van megadva?
A gép EVA ragasztórendszerrel és 4 000 ml-es ragasztótartállyal szerepel a kínálatban; kérjük, erősítse meg a ragasztók összeférhetőségét és a végső hevítési paramétereket.
Mit kell a vásárlóknak megerősíteniük?
Kérjük, erősítse meg a 2280x800x1370 mm-es alapterületet, a 750 kg-os nettó súlyt, a légszükségletet és az egyedi teljesítményspecifikációt a jelenlegi műsoron.
