Almohadillas de cerámica de economía en bahías de reparación

Servicio de freno de almohadilla pequeña

Las escenas muestran un flujo de trabajo de bahía de reparación con el rotor y la pinza expuestos. Las almohadillas se manejan a mano, se colocan cerca del técnico y se muestran instaladas con la placa posterior y la cara de fricción visibles. La secuencia vincula el acceso al servicio de sobrecarga, el manejo de la almohadilla, la vista de instalación cercana y el montaje en planta.

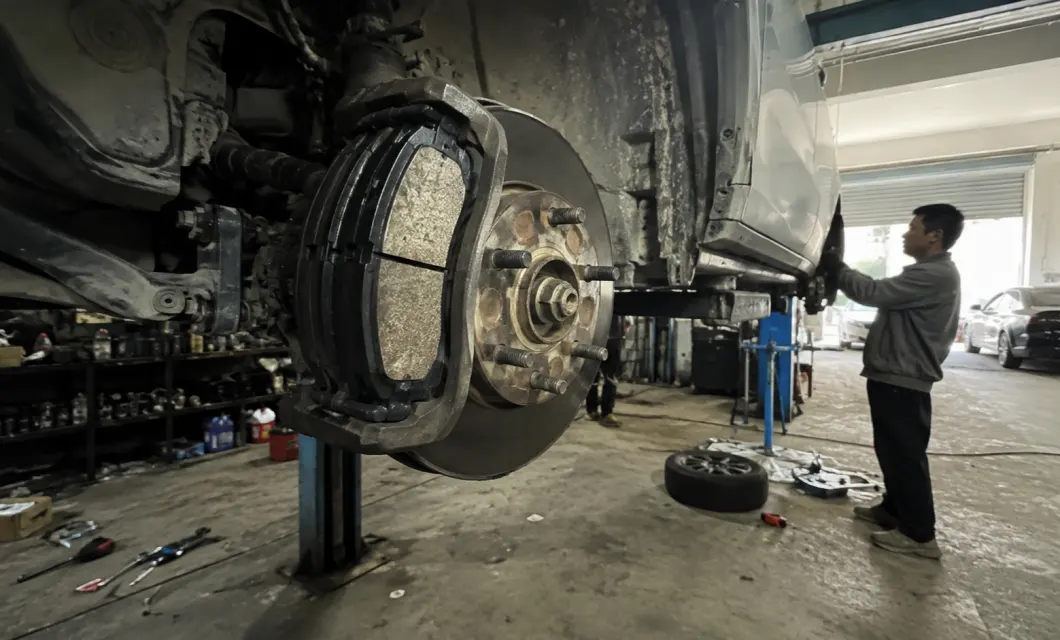

  • Descripción general de la bahía de reparación-Superficie de la almohadilla expuesta en el rotor
  • Manejo de Pair Pad-Pad formas sostenido por la mano

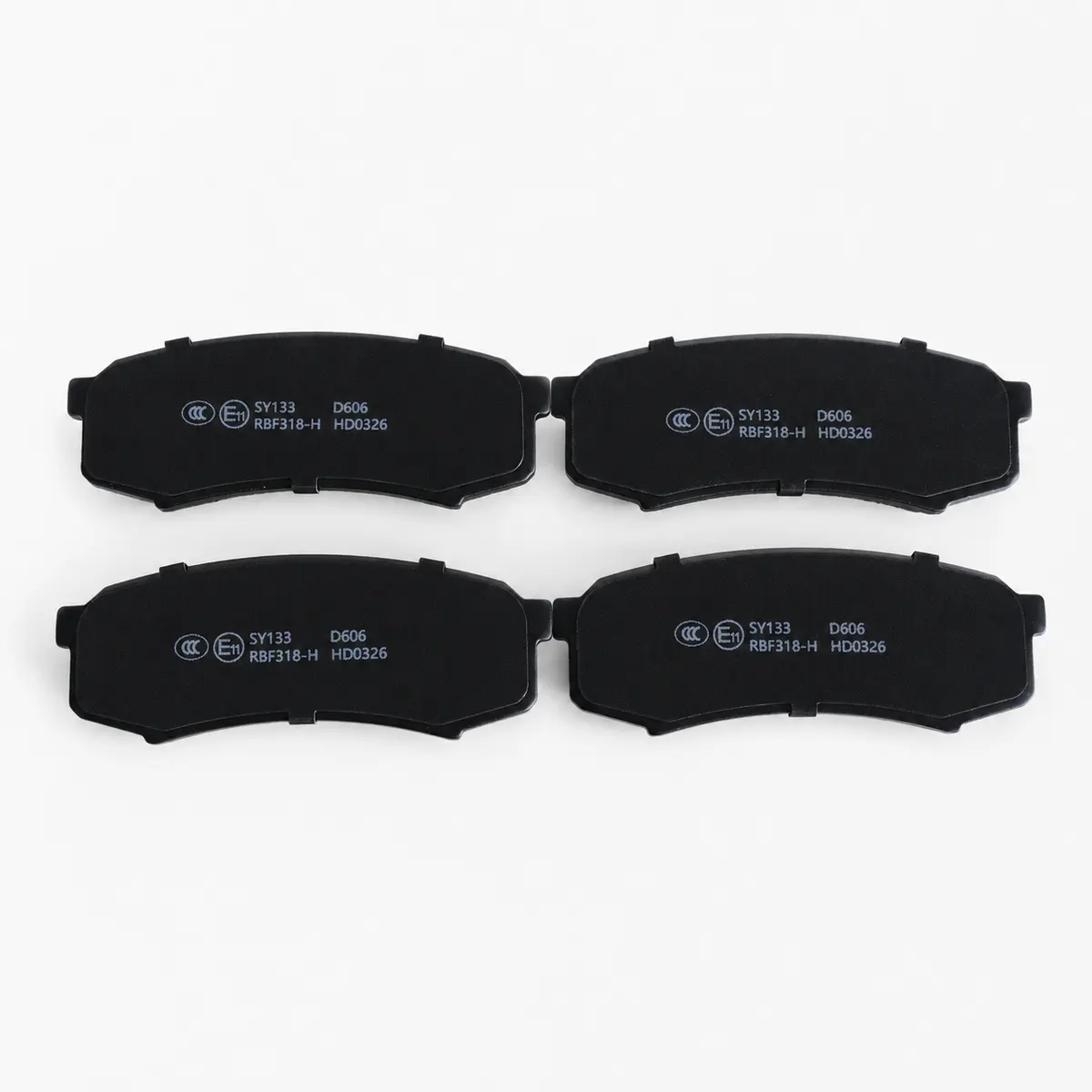

  • Hub Cerrar Instalación-Placa trasera marcada hacia fuera

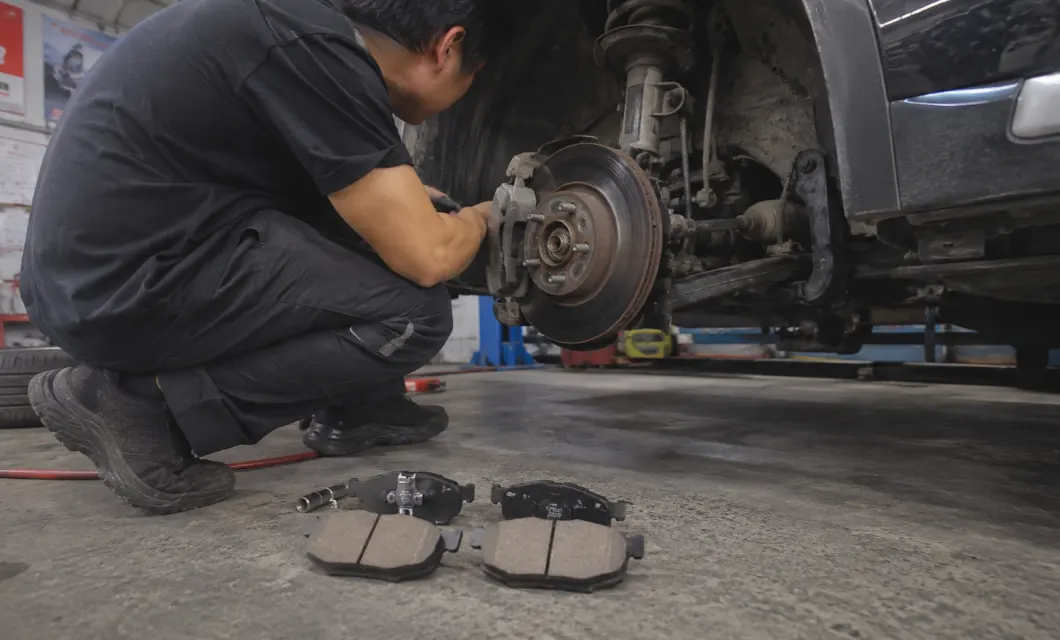

  • Piso Staging Moment - Pad Set listo cerca del técnico

Especificaciones y descomposición estructural

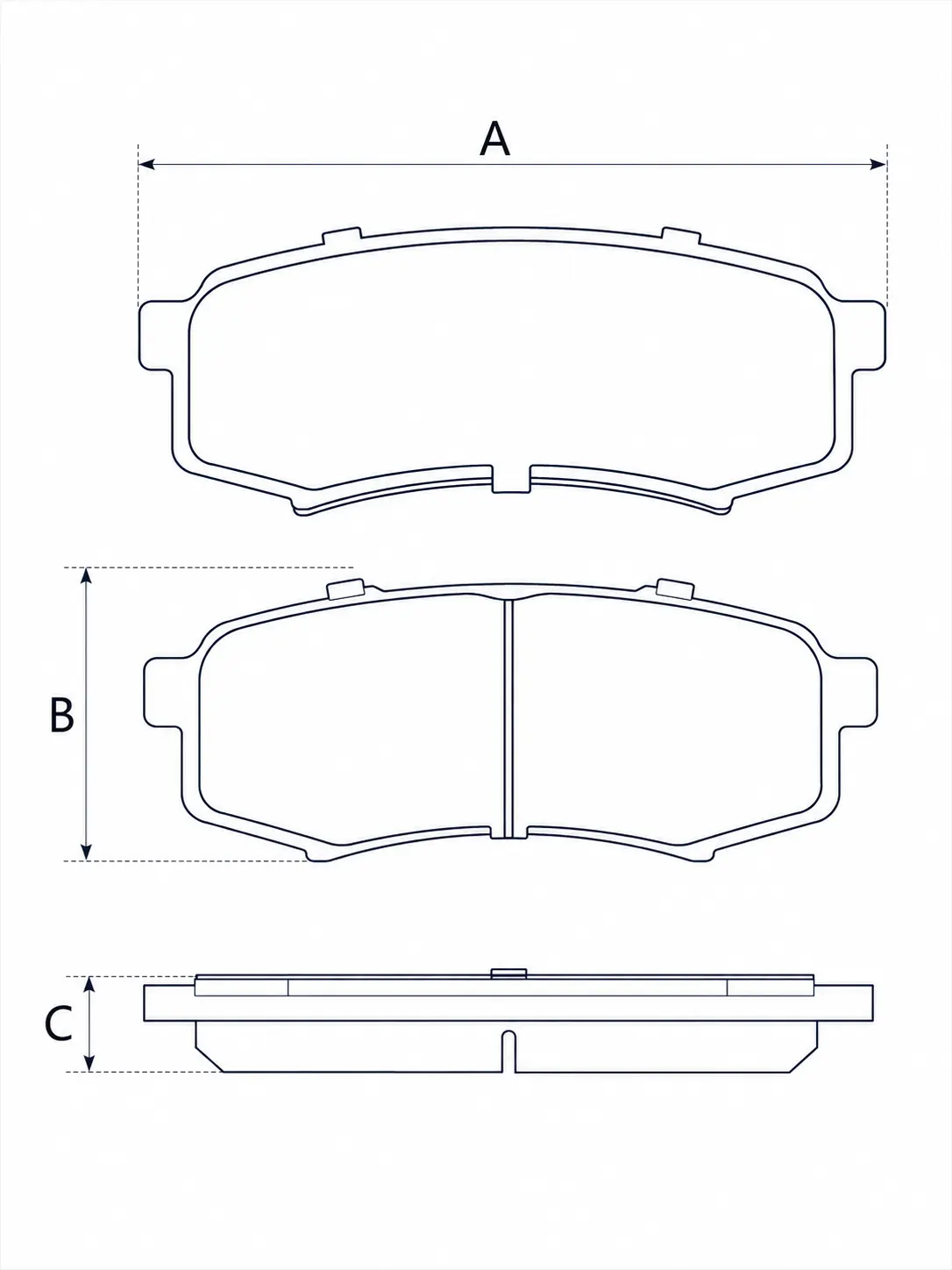

Diagrama dimensional

Diagrama dimensional
  1. Longitud total

    116,2mm mide el tramo de pastillas de freno horizontal completo marcado como dimensión A para que coincida con el ou mostrado

  2. Altura total

    44 mm mide la altura vertical de la pastilla de freno marcada como dimensión B a través del perfil principal.

  3. Espesor total

    16 mm mide el espesor total del conjunto de la almohadilla marcado como dimensión C en la vista lateral.

Información general

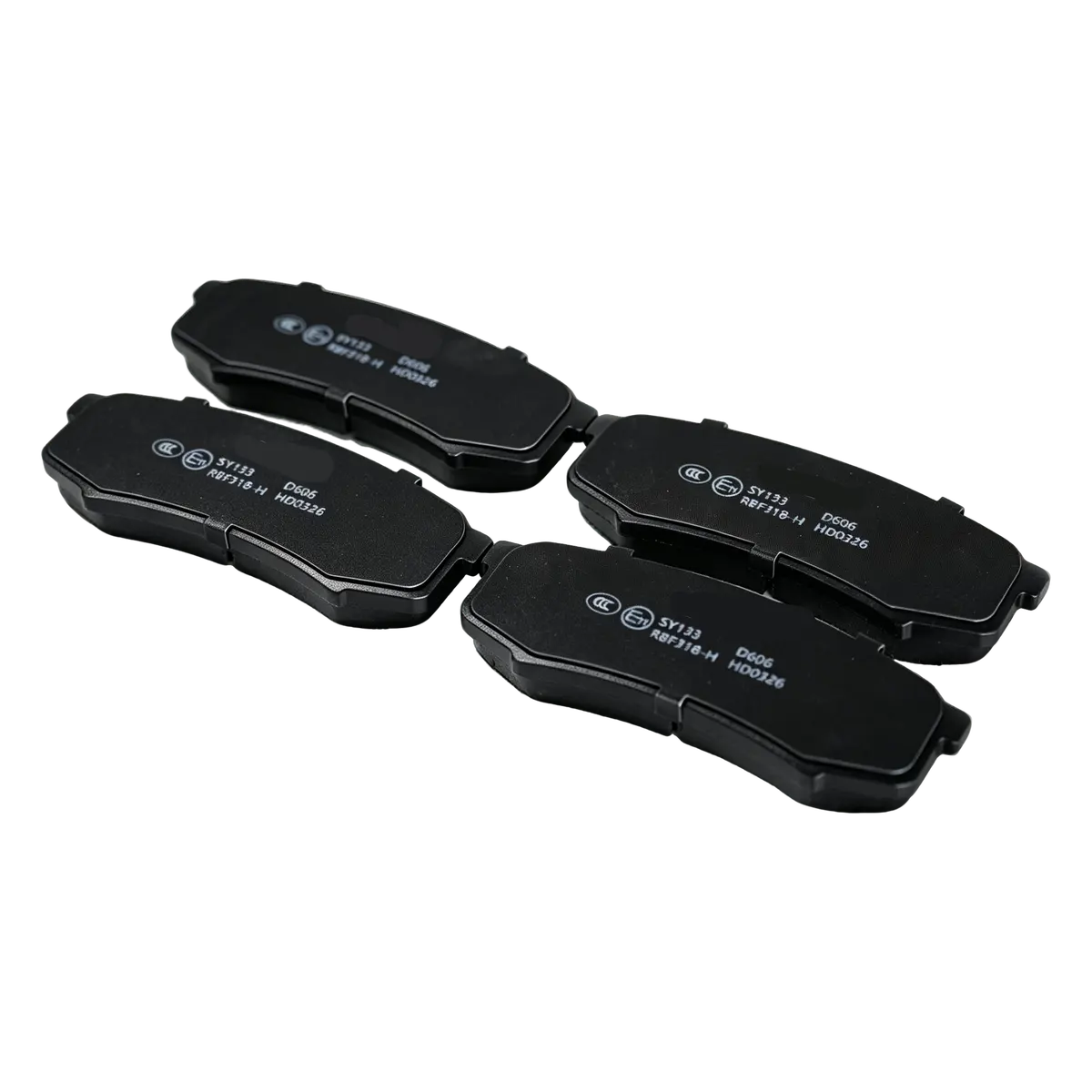

pastilla de freno
Fórmula
Economía Cerámica
L (mm)
116.2
Ancho (mm)
44
H (mm)
16
Coeficiente de fricción
0.4

Instrucciones generales

Explicación simplificada

Detalles de componentes principales

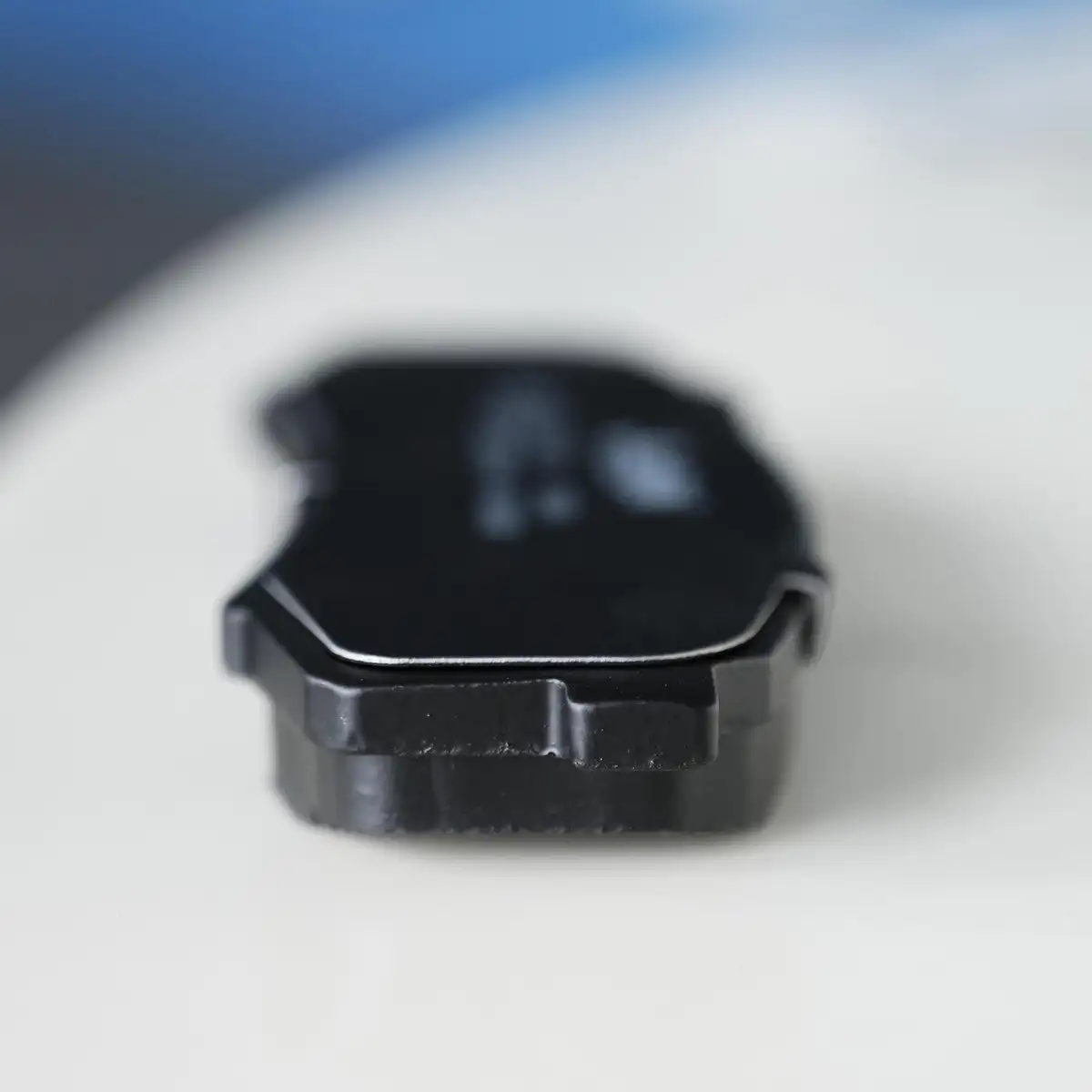

Cerrar perfil final

Textura del material de fricción

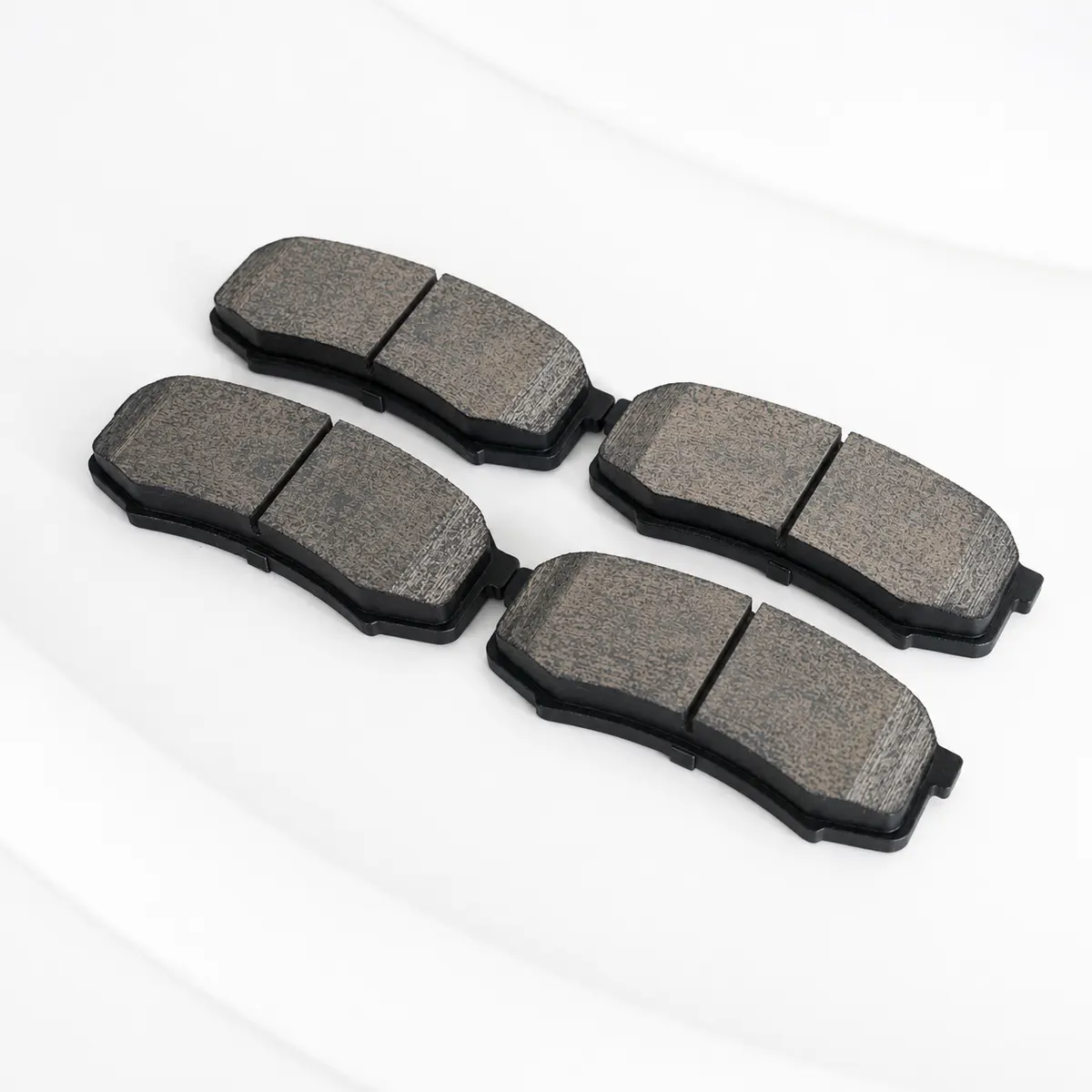

Vista en ángulo de la superficie de fricción

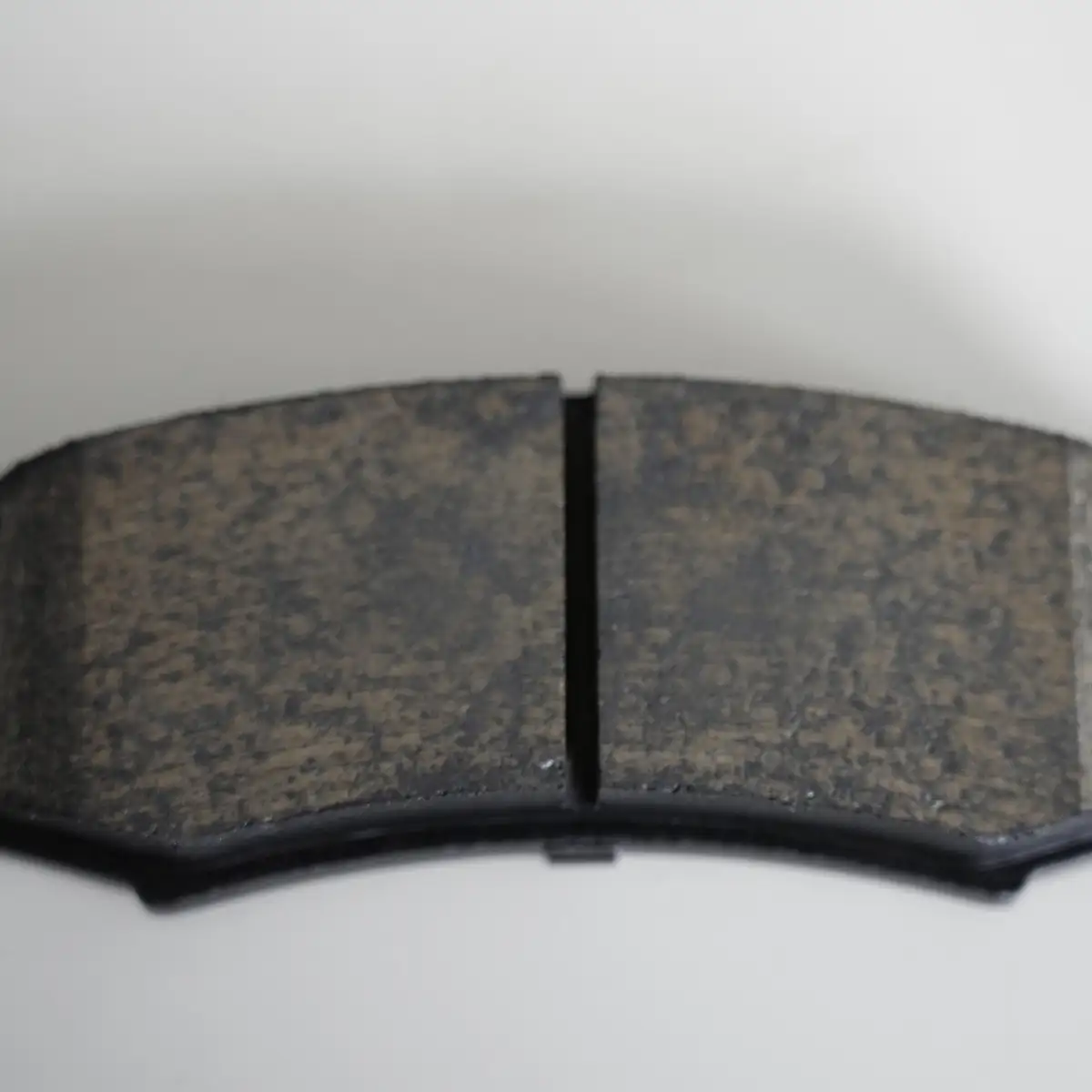

Ranura central de la superficie de fricción

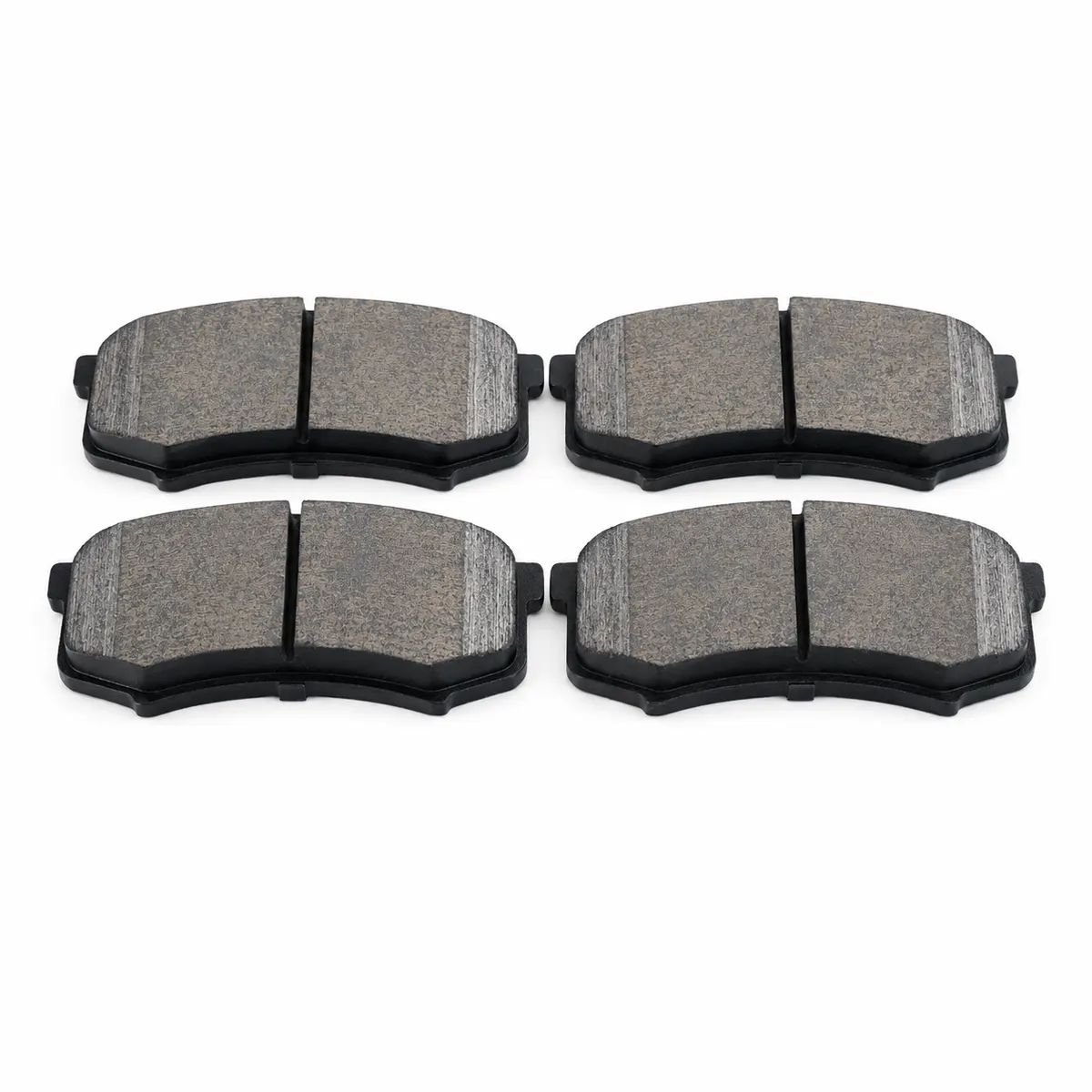

Vista frontal de la superficie de fricción

Ranura central de perfil lateral

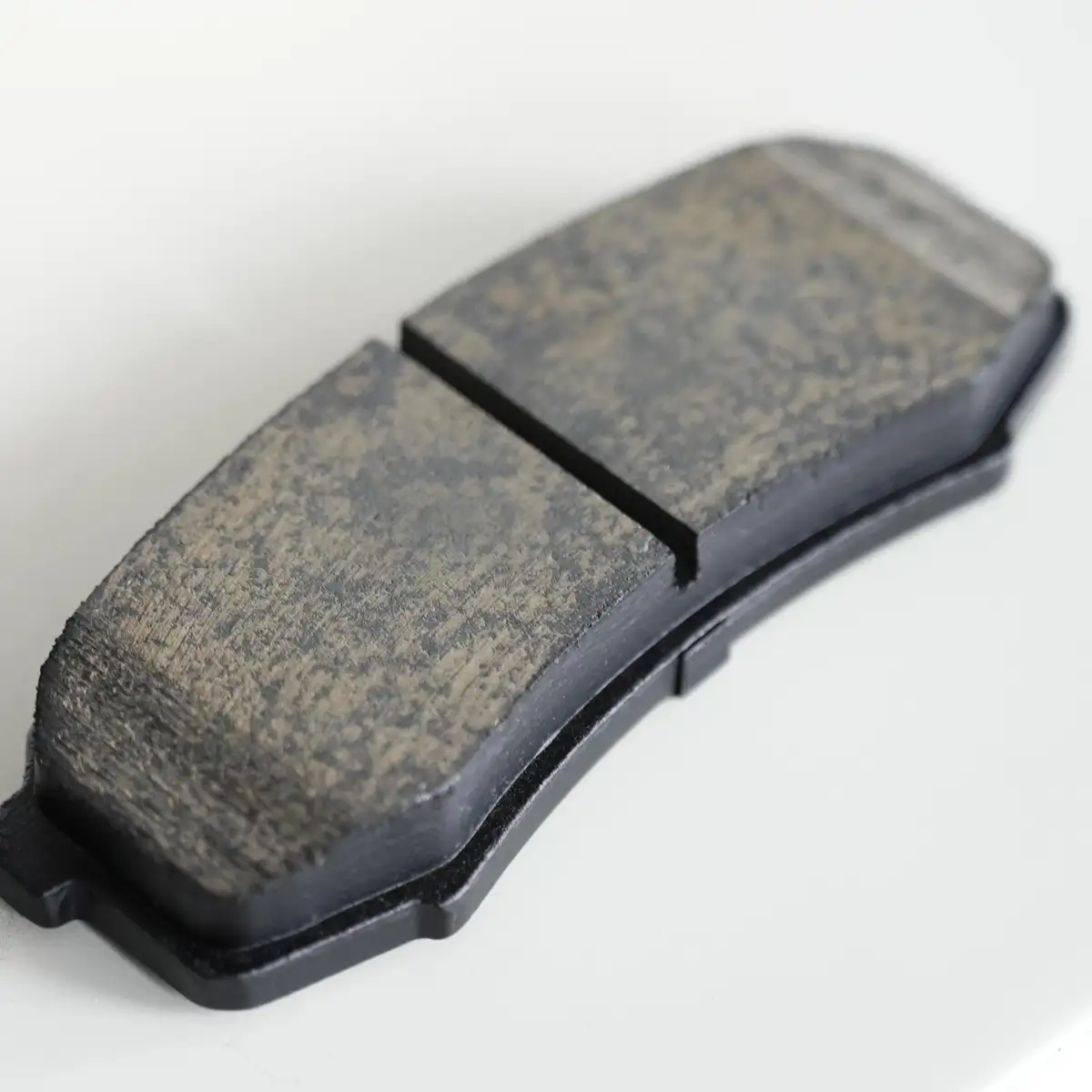

Primer plano del borde biselado

Ranura central de la superficie de fricción

Estamos aquí para ayudarle

Nuestro equipo está listo para asesorarle sobre la mejor configuración de producto y el plan de adquisición más adecuado.

400 158 5899

Preguntas frecuentes (FAQ)

¿Cómo combino esta almohadilla?

Antes de realizar el pedido, compare el contorno de la pastilla mostrado, las dimensiones indicadas y el valor de fricción con el conjunto de freno de disco compatible.

¿Qué fórmula se enumera?

La tabla de parámetros enumera el material de fricción cerámico de tipo económico con un coeficiente de fricción de 0,4 para la superficie de trabajo de la pastilla.

¿Qué dimensiones se muestran?

El dibujo y la tabla muestran 116,2mm de longitud, 44 mm de altura y 16 mm de espesor total.

¿Qué detalle de borde es visible?

Las fotos de primer plano muestran un borde biselado y una ranura central en la superficie de fricción de la almohadilla.

Las fotos de primer plano muestran un borde biselado y una ranura central en la superficie de fricción de la almohadilla.

Las imágenes de la escena muestran el servicio de frenos con la rueda desmontada, con la pastilla colocada alrededor del rotor expuesto y la pinza durante el reemplazo.
