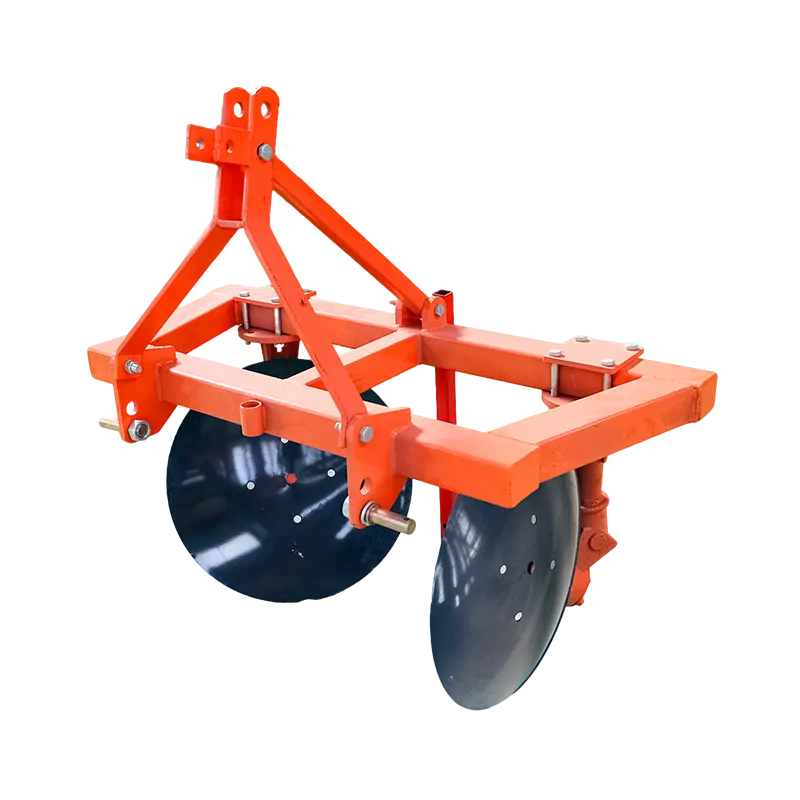

Scheibenrückenpflug
Produktvideo
  • Twin Disc Grubber
  • Traktor-Ridger-Werkzeug
  • Scheibenbettenformer
  • Drei-Punkt-Kamm

Zweifache Riefenbildung über vier Felder hinweg

Zweischeiben-Rillenbildung für Feldstreifen

Die vier Szenen zeigen denselben orangefarbenen Doppelscheiben-Pflug, der hinter einem Traktor auf einem Kartoffelfeld eingesetzt wird, ein vorbereitetes Gemüsebeet, eine Maisreihe sowie eine Drainageanlage in einem Ackerland ohne künstliche Bewässerung. Jedes Bild zeigt weiterhin den rechteckigen Rahmen, die zentrierte Dreipunkthydraulik, zwei nach innen gerichtete schwarze Scheiben, orangefarbene Scheibenträger und das zentrale Stützbein in derselben Arbeitskonfiguration.

  • Kartoffelfeld-Rückenbildung
  • Formung von Gemüsebeeten
  • Bodenankurbeln bei Maisreihen
  • Trockenlandentwässerung mit Gräben
Die Maisreihen zeigen die Zwillingsscheibeneinheit, deren zentrale Stützstange sichtbar ist.Die Maisreihen zeigen die Zwillingsscheibeneinheit, deren zentrale Stützstange sichtbar ist.
Das Trockenlandmuster zeigt erhöhte Reihen, die sich über dem vorbereiteten Boden ausbilden.Das Trockenlandmuster zeigt erhöhte Reihen, die sich über dem vorbereiteten Boden ausbilden.
Auf einem Kartoffelfeld sind zwei Scheiben zu sehen, die den Boden zu einem durchgehenden Damm zusammentragen.Auf einem Kartoffelfeld sind zwei Scheiben zu sehen, die den Boden zu einem durchgehenden Damm zusammentragen.
Das Gemüsebeet zeigt den orangefarbenen Rahmen, der einen vorbereiteten Damm umrandet.Das Gemüsebeet zeigt den orangefarbenen Rahmen, der einen vorbereiteten Damm umrandet.
Die Maisreihen zeigen die Zwillingsscheibeneinheit, deren zentrale Stützstange sichtbar ist.Die Maisreihen zeigen die Zwillingsscheibeneinheit, deren zentrale Stützstange sichtbar ist.
Das Trockenlandmuster zeigt erhöhte Reihen, die sich über dem vorbereiteten Boden ausbilden.Das Trockenlandmuster zeigt erhöhte Reihen, die sich über dem vorbereiteten Boden ausbilden.
Auf einem Kartoffelfeld sind zwei Scheiben zu sehen, die den Boden zu einem durchgehenden Damm zusammentragen.Auf einem Kartoffelfeld sind zwei Scheiben zu sehen, die den Boden zu einem durchgehenden Damm zusammentragen.
Das Gemüsebeet zeigt den orangefarbenen Rahmen, der einen vorbereiteten Damm umrandet.Das Gemüsebeet zeigt den orangefarbenen Rahmen, der einen vorbereiteten Damm umrandet.

Spezifikationen & Strukturanalyse

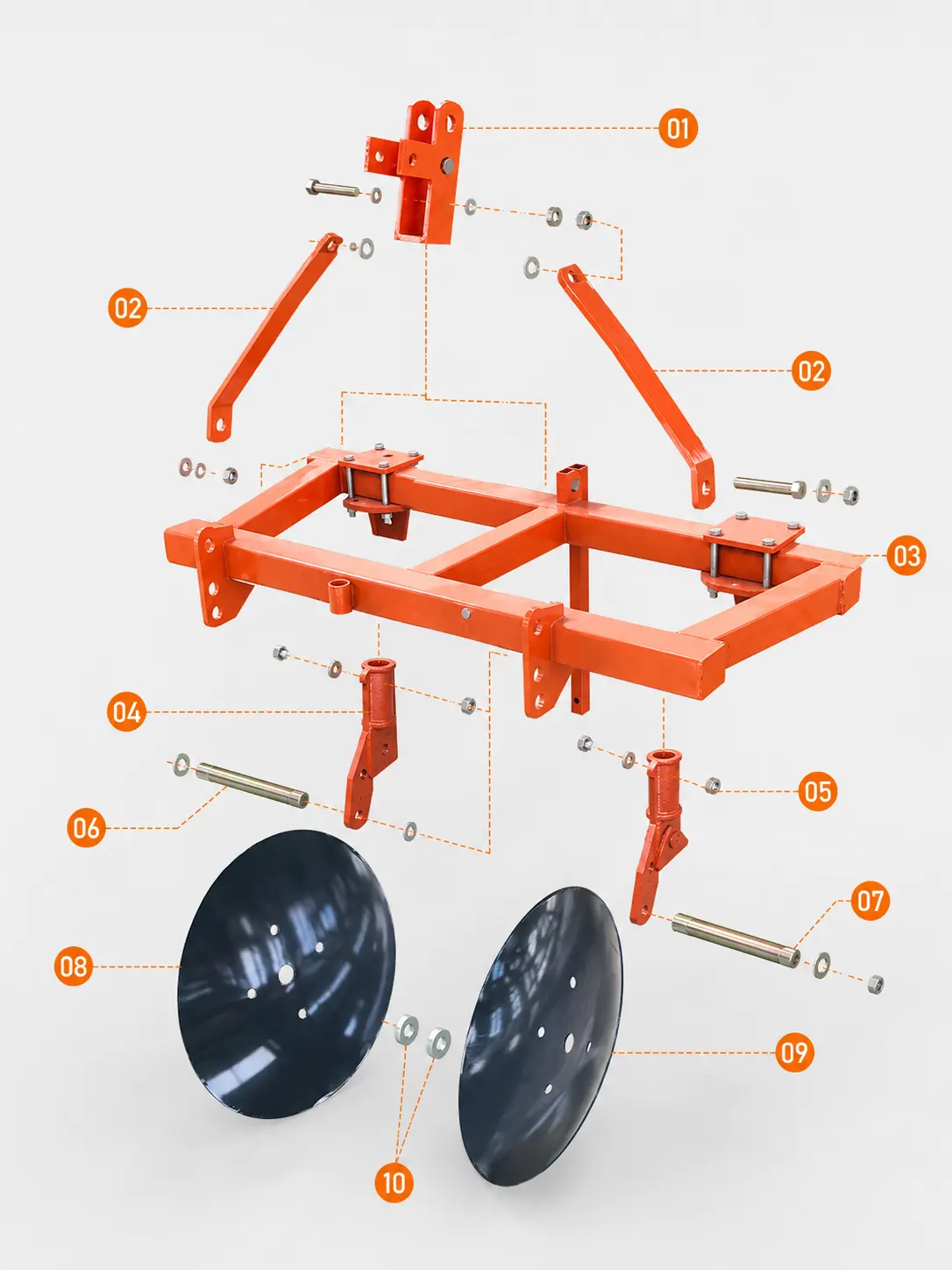

Produktstrukturdiagramm

Produktstrukturdiagramm
  1. Dreipunkt-Obereinstellbarer Sitz

    Die beiden orangefarbenen Platten mit den sichtbaren Löchern bilden die obere Traktorverbindung an der zentrierten Anhängevorrichtung.

  2. Linke und rechte Anhängebügel

    Zwei orangefarbene diagonale Streben verbinden die obere Querlenkeraufnahme mit den linken und rechten Rahmenbereichen.

  3. Rechteckiger Hauptrahmen

    Die orange rechteckige Trägerkonstruktion trägt die Anhängerkupplung, die Scheibenhalterungen und das zentrale Stützbein.

  4. Linke Scheibenhalterung

    Die linke orange vertikale Halterung verbindet die linke schwarze Scheibenbaugruppe mit dem Hauptrahmen.

  5. Rechte Scheibenhalterung

    Die rechte orange vertikale Halterung spiegelt die linke Einheit und stützt die zweite schwarze Scheibe.

  6. Verbindungsachse der linken Scheibe

    Die linke Achse und das Lagergehäuse werden mit der linken konkaven Scheibe sowie deren vertikaler Trägerhalterung verbunden.

  7. Achse der rechten Scheibenverbindung

    Die rechte Achse und das Gehäuse sichern die zweite konkave Scheibe in ihrer nach innen gerichteten Position.

Allgemeine Informationen

Scheibenrückenpflug
Produktparameter
Schnittbreite: 800mm Rückenbreite: 200–450mm Rückenbildungshöhe: 150–260mm Rückenbildung der Reihen: 1 (2)
Anwendbare Szenarien
Geeignet für die Dammformung nach dem Pflügen von Ackerland.
Angepasste Leistung
20–30 PS
Gewicht
120kg
Aufhängungstyp
Dreipunkt-Aufhängung Typ I
Hydraulisches Ausgabegerät
0

Allgemeine Hinweise

Kurze Erklärung

Produktvideo

01:24

Scheibenpflug mit Steifungsrippe – Video – 01

Produktvorführungsvideo des Scheibenrückenbilderpflugs

Scheibenpflug mit Steifungsrippe – Video – 01

01:24Produktvorführungsvideo des Scheibenrückenbilderpflugs

Scheibenrückenbildender Pflug-Video - 02

01:24Produktvorführungsvideo des Scheibenrückenbilderpflugs

Kernkomponentendetails

Scheibenachsenlagergehäuse

Unterer Anhängepunkt und Scheibenhalter

Rechteckige Rahmenmontageplatte

Zwei konkave Scheiben und Stützfuß

Oberes Gelenkanschlusslager

Zwei konkave Scheiben und Stützfuß

Rechteckige Rahmenmontageplatte

Unterer Anhängepunkt und Scheibenhalter

Wir helfen Ihnen gerne.

Unser Team berät Sie gerne zur optimalen Produktkonfiguration und zum passenden Beschaffungsplan.

400 158 5899

Häufig gestellte Fragen (FAQ)

Welche Produktidentität wird in allen offiziellen Bildern verwendet?

Jedes formale Bild verwendet denselben orangefarbenen, rechteckigen Rahmen mit zwei schwarzen Scheiben und einem zentralen Stützfuß.

Welche sichtbaren Komponenten sollten vor der Arbeit im Feld überprüft werden?

Überprüfen Sie die Anhängerkupplungsbolzen, Rahmenbolzen, Scheibenbefestigungsplatten, Achsgehäuse, Befestigungselemente und die Verbindung der Stützfüße.

Kann die Produktfarbe bei einer Bestellung angegeben werden?

Im Einkaufsplan ist die Farbe als vorgeschriebene Farbe angegeben.

Welche Feldeinstellungen sind in den Anwendungsszenarien dargestellt?

Die Aufnahmen zeigen ein Kartoffelfeld, ein Gemüsebeet, eine Maiskultur sowie die Anordnung der Entwässerungsgräben in der Trockenlandwirtschaft.

Wie sind besondere Anforderungen an die Beschaffung oder Installation mitzuteilen?

Teilen Sie besondere Anforderungen entsprechend den tatsächlichen Bedürfnissen mit, damit die angeforderten Details vor der Bestätigung geprüft werden können.
