Geführte Kultivierung über den gesamten Arbeitsboden

Walk-Behind Bodenarbeit in Außenbereichen

Die Szenen zeigen, wie die Pinne von einem Bediener über kultivierten Boden, Feld ränder, Entwässerung ränder, Obstgarten reihen und gepflegte Grünflächen geführt wird. Die Dreh haube bleibt über der Klingen zone, während die Räder und die Arbeits kante in Bodenkontakt bleiben. Verschiedene Gesichtspunkte zeigen die Griffe, den Motor, das Antriebs gehäuse, die Räder, den Schutz rahmen und die Dreh abdeckung in praktischen Arbeits positionen.

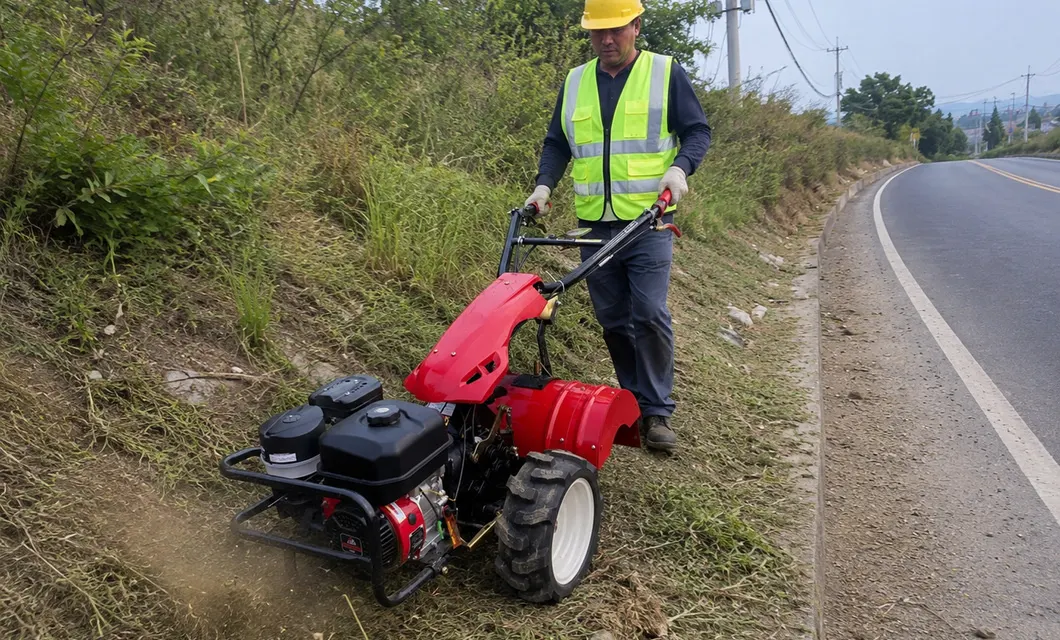

  • Straßen hang Arbeit-Straßen hang Weed Clearing

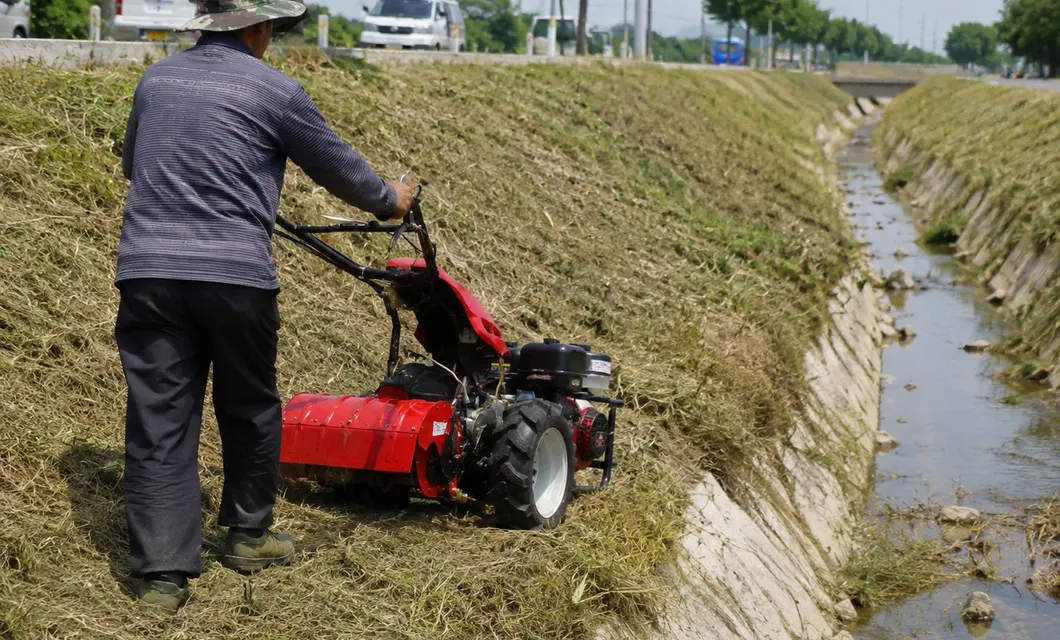

  • Entwässerung sbank Arbeits entwässerung sbank Vegetation Clearing

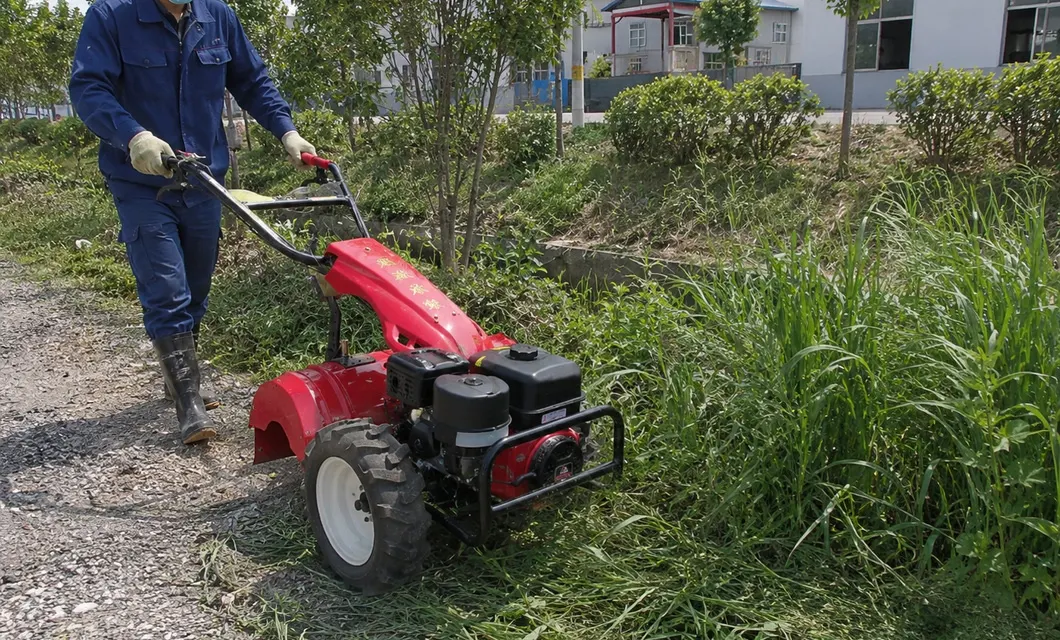

  • Park Green belt Work - Park Green belt Weed Clearing

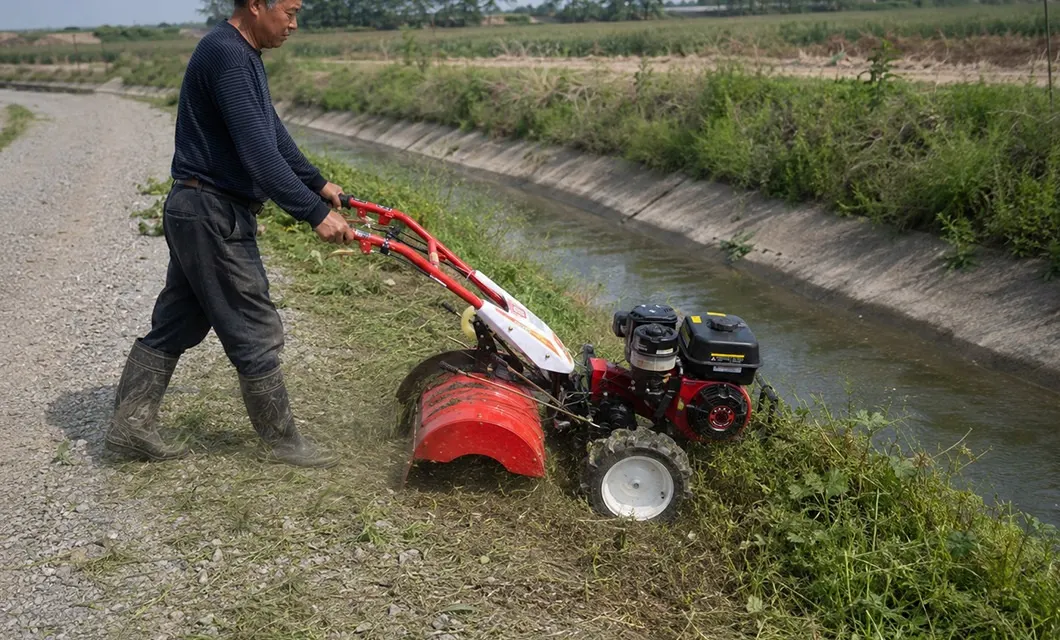

  • Betreiber Feldarbeit-Betreiber feld

Spezifikationen & Strukturanalyse

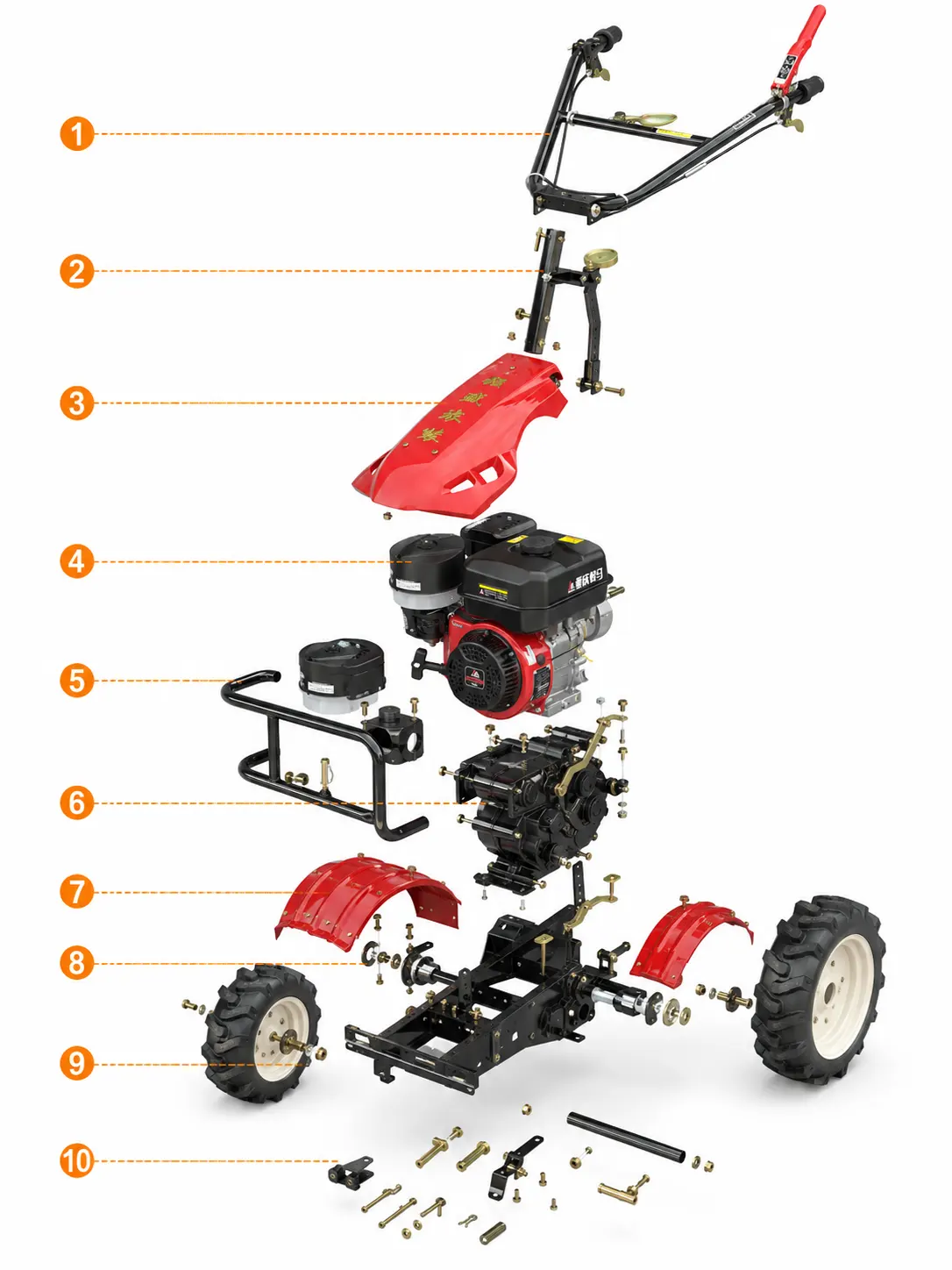

Explodierte Produktstruktur

Explodierte Produktstruktur
  1. Lenkerbaugruppe

    Die beiden Lenkers chläuche tragen Griffe und Steuer hebel und geben dem Bediener einen stabilen Punkt für die Geh führung.

  2. Kontroll verknüpfungen und Tiefen unterstützung

    Sichtbare Stangen und Einstell glieder verbinden die Bedien elemente und Stütz punkte und helfen dabei, die Arbeits position vom Griff bereich aus einzustellen.

  3. Obere rote Antriebs abdeckung

    Die rote obere Abdeckung schirmt das Direkt antriebs gehäuse über dem Motor ab und hält den Hauptantrieb bereich einges ch lossen.

  4. Benzinmotor-Montage

    Motor, Tank, Lufteinlass und Schall dämpfer bilden das sichtbare Triebwerk, das den Rotations antrieb für die Feldarbeit liefert.

  5. Vordere Schutzwache

    Der schwarze Rohrs chutz umgibt die Vorderseite des Triebwerks und stellt einen Schutz rahmen um die Bedien maschine.

  6. Direkt getriebe und Rotor-Antrieb

    Das dunkle Getriebe und der Ausgangs antrieb sitzen zwischen dem Motor und der Rotations baugruppe und übertragen die Bewegung auf die Blatt welle.

  7. Rote Rotary Hood Abschnitte

    Die gekrümmten roten Hauben abschnitte bedecken die Dreh klinge zone, während die untere Öffnung die Boden oberfläche erreicht.

Allgemeine Informationen

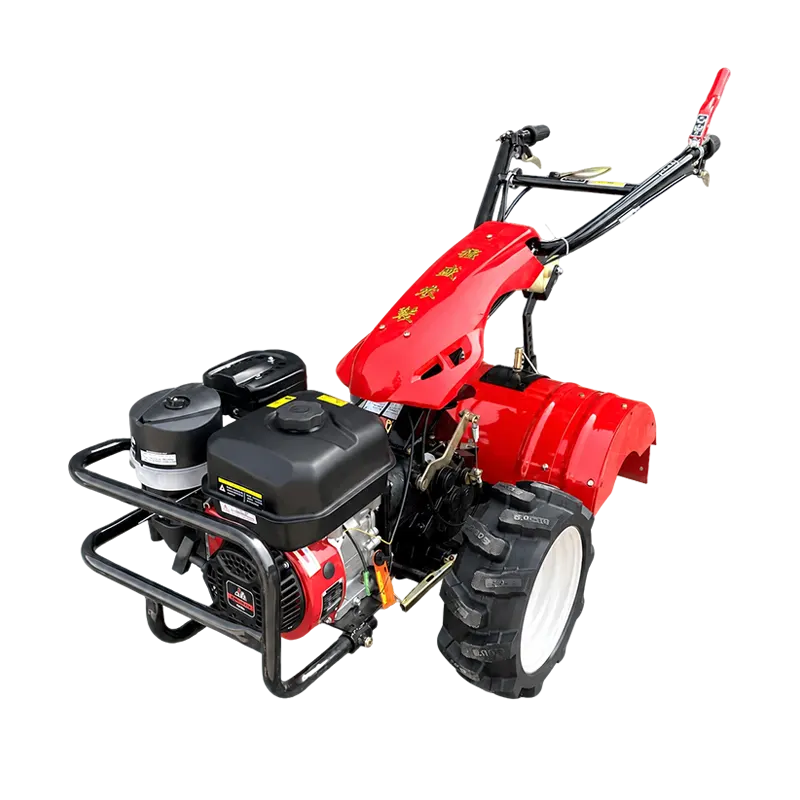

Minibodenkultivator
Motormodell
170F/P
Nennleistung des Motors
4,0 kW
Nenndrehzahl des Motors
3600 U/min
Hauptantriebsmethode
Direkte Verbindung
Hauptkupplungstyp
Reibungs auflage
Außenmaße
1560 × 750 × 580mm
Strukturelle Qualität
115kg

Allgemeine Hinweise

Kurze Erklärung

Kernkomponentendetails

TIL001-SF170ZL Direkt getriebe und Rotor einheit

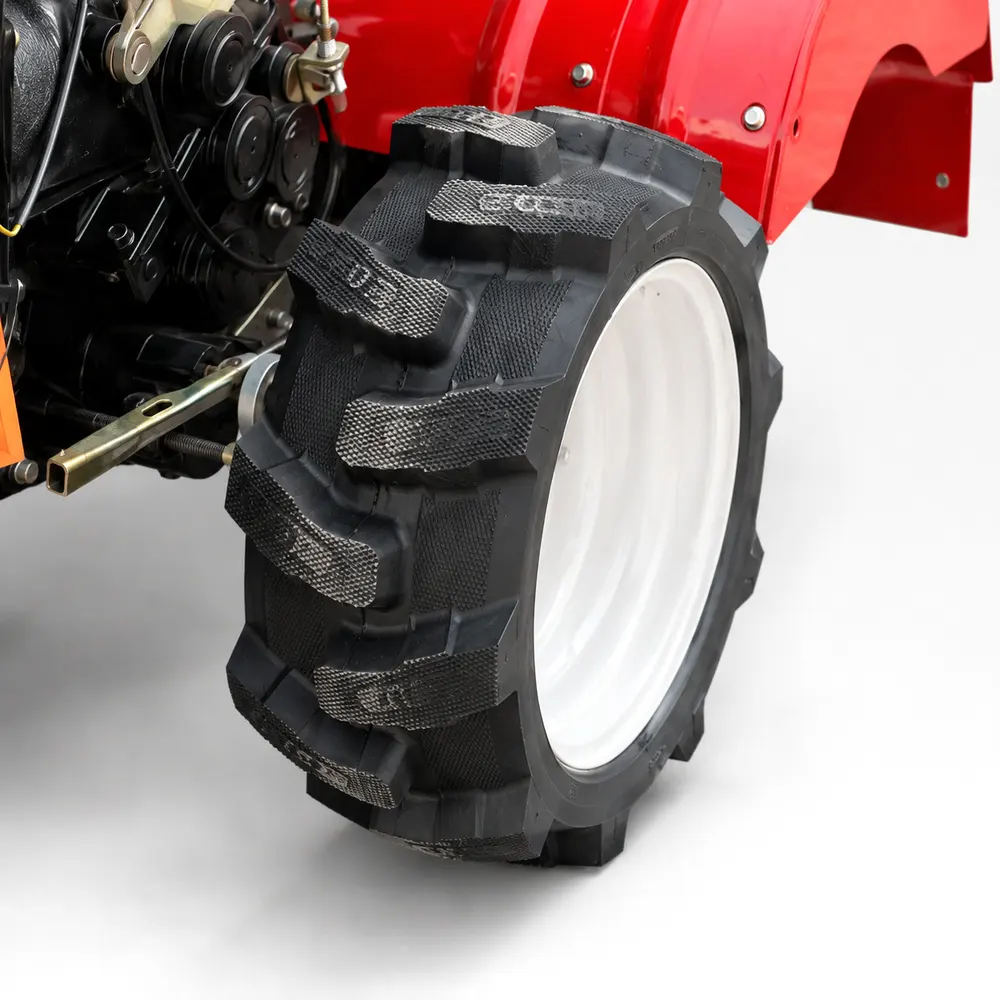

TIL001-SF170ZL Lugged Antriebsrad und weiße Felge

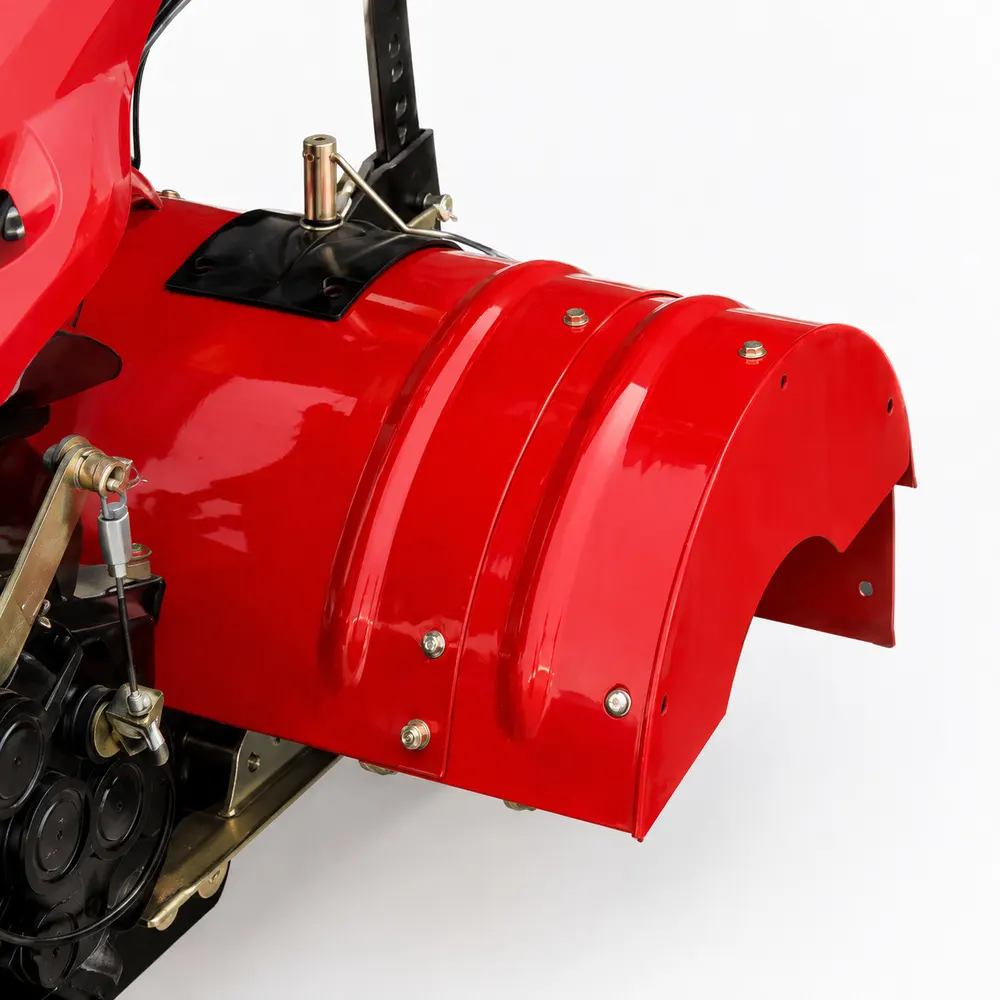

TIL001-SF170ZL rote Rotary Hood und gebogene Klingen

TIL001-SF170ZL rote obere Antriebs abdeckung

Wir helfen Ihnen gerne.

Unser Team berät Sie gerne zur optimalen Produktkonfiguration und zum passenden Beschaffungsplan.

400 158 5899

Häufig gestellte Fragen (FAQ)

Welche Art von Pinne wird hier gezeigt?

Dieser Ordner dokumentiert eine begehbare Dreh fräse mit den in den zugelassenen Produkt bildern dargestellten Antriebs-und Dreh baugruppen.

Welche Arbeits teile sind sichtbar?

Das sichtbare Set umfasst den Motor, das Antriebs gehäuse, die Rotations haube und die Klingen, die gefahrenen Räder, die Vorder schutz, die Griffe und die Steuer gestänge.

Wie soll der Betreiber es leiten?

Der Bediener hält beide Griffe, behält eine ausgeglichene Geh position bei und führt die Maschine, während die Rotations baugruppe in Kontakt mit dem Boden bleibt.

Wo kann die Pinne verwendet werden?

Die genehmigten Szenen zeigen bebaute Felder, Obstgarten-oder Rand arbeiten, Entwässerung kanten und bewirtschaft ete Grünflächen, auf denen die Maschine den Boden erreichen kann.

Was sollte vor Arbeitsbeginn geprüft werden?

Überprüfen Sie vor der Arbeit die sichtbaren Schutz vorrichtungen, Griffe, Gestänge, Räder, Bedien elemente und den Arbeits bereich und arbeiten Sie dann gemäß den mitgelieferten Anweisungen.
